Kit de prueba de presión PileSense™

de compresiónde posiciónde deflexión

Descripción del producto
El kit de ensayo de carga estática en pilotes PileSense™ mide la deformación del pilote bajo condiciones de carga mediante indicadores de carátula Bluetooth (BlueDials) junto con un sensor de presión Bluetooth (BluePSI) o celulas de carga inalámbricas. Múltiples BlueDials (hasta 6 en iPad, más en PC Windows) se fijan al pilote para registrar los movimientos durante la aplicación y retirada de la carga. El sensor de presión puede montarse en una bomba hidráulica o puede emplearse un dinamómetro inalámbrico. Todos los sensores inalámbricos transmiten lecturas sincronizadas en tiempo real a la app para iPad o al software MultiGage para Windows.

Capacidades clave

• Medición inalámbrica simultánea de la deformación del pilote y la carga aplicada
• Lecturas sincronizadas en tiempo real desde varios tipos de sensores
• Compatibilidad multiplataforma: app dedicada para iPad y MultiGage para Windows
• Conectividad cloud opcional para monitorización remota, alertas e histórico de datos

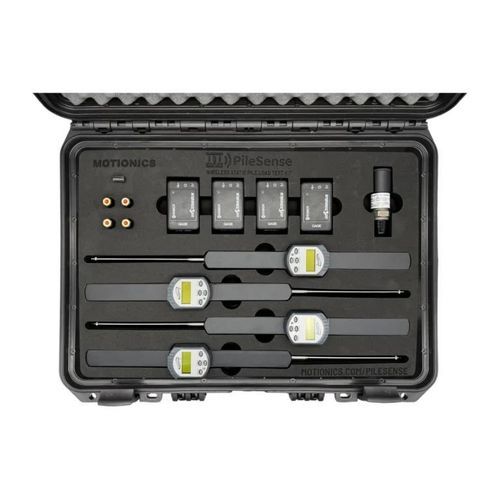

Incluye

• Indicador de carátula Bluetooth (BlueDial) – hasta 6 unidades
• Sensor de presión Bluetooth (BluePSI)
• Cable de carga USB y adaptador de corriente USB
• Maletín de transporte protector
• App iPad Pile Load Test (proporcionada)
• Opcional: iPad Mini 5 con funda protectora
• Opcional: garantía ampliada

Software

• iOS: app Pile Load Test para emparejar indicadores y celdas de carga inalámbricas, registrar ensayos y usar plantillas de prueba personalizadas
• Windows: software MultiGage para Windows más dongle Bluetooth USB para transmitir lecturas desde múltiples dispositivos a cualquier PC Windows (Win7 o posterior)
• MultiGage Cloud: plataforma IoT para conectar sensores Bluetooth a Internet y ofrecer monitorización en tiempo real, historial, paneles, alertas y análisis

Aplicaciones y ventajas

• Solución inalámbrica para ensayos de carga en pilotes que mejora la eficiencia y la seguridad en obra al eliminar conexiones cableadas
• Registro simultáneo de múltiples sensores de desplazamiento y carga para documentación completa de la prueba
• Flujo de trabajo multiplataforma y compatible con la nube para que los equipos puedan ver datos en vivo localmente o de forma remota y generar informes

Especificaciones técnicas

• Indicador de carátula Bluetooth (BlueDial): Rango de medida: 2" / 50 mm; Resolución: 0.0005" / 0.01 mm; Bluetooth Low Energy; Intervalo de datos: 0.1 s; Alcance: hasta 66 ft / 20 m (interior) y 100 ft / 30 m (exterior); Temperatura de trabajo: 32 a 122 °F; Pila indicador: CR2032; Batería transmisor: 400 mAh recargable.
• Sensor de presión Bluetooth (BluePSI): Rango: 0–5000 psi (más rangos disponibles); Precisión: ±0.25% FS; Bluetooth 4.0; Intervalo de datos: 5 s (configurable); Alcance: hasta 66 ft / 20 m; Temperatura de trabajo: -4 a 185 °F; Batería: CR2050; Puerto de presión: 1/4-18 NPT (opcionales).
• Celulas de carga Bluetooth: Capacidades según modelo (ejemplos: dinamómetro 6.5 te / 14,300 lb; celdas de compresión 5–1,000 te; celdas de tracción 1000 kg–500 te); Resolución y precisión según modelo (ej.: dynamometer resolución 0.001 te / 2 lb; precisión ±0.2% FS para dinamómetro, ±0.1% FS para compresión/tracción); Frecuencia inalámbrica: 10 Hz; Alcance: 100 m / 328 ft; Temperatura de trabajo: -10 a 50 °C; Grado IP: IP67; Alimentación: 4x AA; Autonomía: ~500 h.
• Características del sistema: Soporte para múltiples BlueDials (hasta 6 en iPad, más en PC), lecturas sincronizadas entre diferentes sensores, plantillas de prueba personalizables en la app Pile Load Test, pasarela cloud opcional para acceso remoto, alertas por desconexión o batería baja y paneles/análisis personalizables en MultiGage Cloud.
