Kit de prueba de presión WRK783

manualcontrolado por ordenadordigital

Resumen

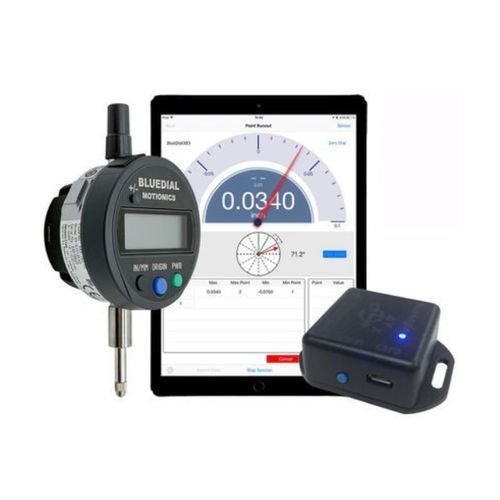

El Motionics Wireless Rotor Runout Kit consta de un indicador de carátula Bluetooth (BlueDial), un sensor de ángulo Bluetooth (BlueAngle) y la aplicación Runout para iPad. BlueAngle se fija a la cara final o a la circunferencia del rotor mediante una base magnética y mide continuamente el ángulo de rotación, mientras que BlueDial mide el desplazamiento radial en el borde del plano giratorio. Ambos sensores transmiten datos de forma inalámbrica al iPad y la app Runout sincroniza las lecturas de desplazamiento y ángulo para reconstruir el contorno del rotor y permitir el análisis de runout y el balanceo.

Funcionalidad
La app Runout visualiza los datos recopilados mediante un indicador tipo sonda configurable para lecturas BlueDial (opciones de número de marcas y rango/resolución ajustables). Una aguja analógica muestra el desplazamiento; BlueAngle se representa con una flecha giratoria que indica la posición angular. El sistema puede conectar hasta 9 sensores de desplazamiento simultáneamente para ensayar múltiples planos en una sesión. Tras la prueba, los usuarios pueden exportar los datos o generar y guardar un informe PDF en el iPad; un gestor local de registros permite recuperar sesiones y informes anteriores.

Funciones de la aplicación

• Medición inalámbrica simultánea de desplazamiento y ángulo de rotación
• Conectividad multi-sensor (ensayar hasta 9 planos simultáneamente)
• Aplicable a rotores horizontales y verticales
• Número de puntos de medición en la circunferencia definido por el usuario
• Página de estado del sensor: intensidad de señal, nivel de batería y nombre de visualización editable
• Indicador tipo sonda con rango/resolución ajustable y aguja giratoria
• Gráfica cartesiana (ángulo-lectura) y polar
• Suavizado de datos mediante media móvil
• Varias opciones de exportación y generación de informes PDF
• Gestor local de registros para recuperar datos e informes previos

Incluido en el kit

• BlueDial x1
• BlueAngle x1
• Cable de carga USB x2
• Adaptador de corriente USB (pedidos en EE. UU. solo) x2
• Estuche protector x1
• App Runout para iPad x1
• Manual de usuario x1
• iPad con funda protectora (opcional)
• Garantía ampliada (opcional)

Nota
Nota: El kit se suministra con un solo indicador. Se pueden añadir indicadores adicionales bajo pedido.

Características / Especificaciones técnicas

• Modelos BlueDial: BD10-783 y BD10-793
• Rango de medición BlueDial: 0.5" / 12.7 mm
• Resolución BlueDial: BD10-783 = 0.0005" / 0.01 mm; BD10-793 = 0.0001" / 0.001 mm
• Precisión BlueDial: BD10-783 = 0.0008"; BD10-793 = 0.00012"
• Tasa de datos inalámbrica BlueDial: 10 Hz
• Alcance de transmisión inalámbrica BlueDial: 65 ft / 20 m (interior) / 100 ft / 30 m (exterior)
• Temperatura de trabajo BlueDial: 32 a 122 °F
• Batería BlueDial: recargable 400 mAh
• Autonomía BlueDial: 60 hrs
• Rango de medición BlueAngle: 360°
• Resolución BlueAngle: 0.1°
• Tasa de datos inalámbrica BlueAngle: 50 Hz
• Alcance de transmisión BlueAngle: hasta 65 ft / 20 m
• Dimensiones BlueAngle: 1.58 x 1.58 x 0.79"
• Temperatura de trabajo BlueAngle: 32 a 122 °F
• Batería BlueAngle: recargable 150 mAh
• Autonomía BlueAngle: 10 hrs
