Simulador industrial NCSIMUL Composites

CAD CAMde redde precisión

Resumen

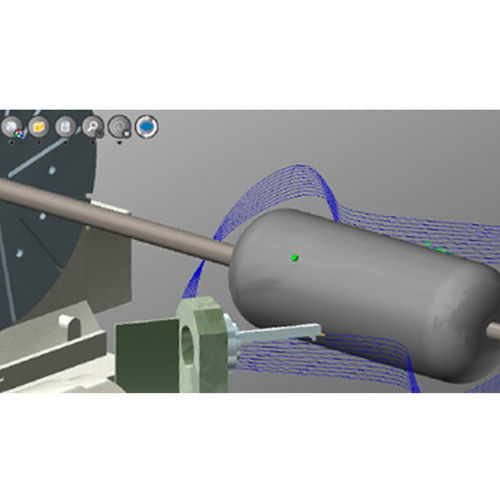

NCSIMUL Machine Composites permite la simulación realista y eficiente del depósito de material para la colocación de fibras (hilos o cintas) y el bobinado de filamentos. El módulo recopila automáticamente datos de simulación de mecanizado como modelos 3D, tiempo de ciclo, condiciones de corte y longitud de fibra depositada.

• Tiene en cuenta la materia inicial, el material ya depositado y la posición del rodillo
• Posicionamiento preciso e independiente de cada fibra dentro de la cinta
• Control de corte para cada fibra
• Visualización avanzada del modelo completo de la pieza final con visualización selectiva capa a capa
• Medición de las capas depositadas: espesor, ángulo y distancia entre cintas

Análisis del programa NC

• Muestra la trayectoria de la capa tan pronto como se carga el programa NC
• Decodifica G-code, incluidas macros del proveedor, variables y programación estructurada (p. ej. Siemens840D, Heidenhain, Fanuc)
• Detecta automáticamente errores de programa: sintaxis ISO y movimientos fuera de rango
• Vincula la vista 3D, el programa fuente y la ventana de información para revisión interactiva
• Editor de código integrado para correcciones directas en controladores universales
• Acceso rápido a parámetros NC reales: variables, estado de la máquina, etc.

Simulación del depósito de material

• Cálculo del depósito en tiempo real con alta precisión
• Detecta colisiones y problemas de depósito antes de la producción
• Navegación fluida (mover, rotar, zoom) durante la simulación
• Soporte para tamaño de archivo ilimitado
• Listado y categorización de problemas de depósito y colisiones: fibras no estiradas, problemas de guiado, falta de contacto entre materia prima y material
• Usar la simulación para corregir por completo los programas NC

Análisis de resultados

• Herramientas para monitorizar métricas de depósito: longitud de fibra depositada, espesor de capa, ángulos de intersección de cintas, distancia entre fibras
• Crear secciones 3D dinámicas de los resultados para inspección
• Exportar resultados de simulación (envolvente 3D, trayectoria, datos de capa) a sistemas de diseño/CAE

Experiencia de usuario e integraciones

• Ergonomía diseñada para el uso interactivo entre NCSIMUL Machine y sistemas CAM
• Simulación realista de G-code para colocación de fibras y bobinado de filamentos
• Detección de colisiones y alertas: fibras no estiradas, guiado y condiciones de falta de contacto
• Comparar la trayectoria real depositada con la trayectoria programada
• Universal Machine Technology admite un número ilimitado de ejes (robots y máquinas NC multi-eje)
• Interfaces con las principales plataformas CAD/CAM (CATIA, NX, Pro/ENGINEER, MasterCAM, Edgecam, TopSolid CAM)

Características / especificaciones técnicas

• Métodos soportados: posicionamiento de fibras (hilos/cintas) y bobinado de filamentos
• Recopilación automática de datos de simulación de mecanizado: modelos 3D, tiempo de ciclo, condiciones de corte, longitud de fibra depositada
• Decodificación de G-code y soporte para controladores comunes (Siemens840D, Heidenhain, Fanuc)
• Cálculo del depósito en tiempo real y detección de colisiones
• Salidas de medición: espesor de capa, grosor de capa, ángulos entre cintas, distancia entre fibras, longitud de fibra depositada
• Formatos de exportación: envolvente 3D, trayectoria de herramienta y datos de capa para transferencia a sistemas de diseño/CAx
• Escalabilidad: tamaño de archivo ilimitado y soporte para ejes ilimitados
• Visualización interactiva: visualización selectiva por capas y secciones 3D dinámicas
