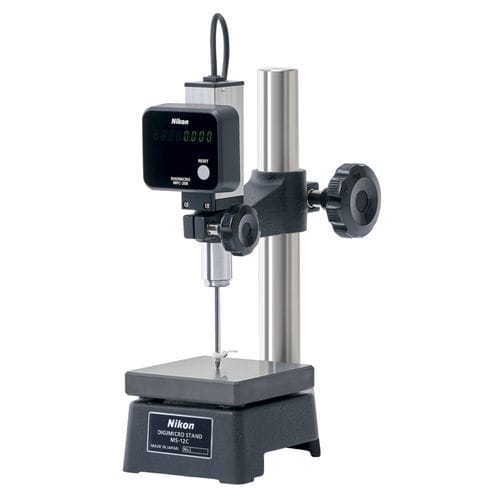

Micrómetro LED M series

ópticode profundidadde espesor

Descripción
La serie DIGIMICRO es un sistema digital de medición de longitud por contacto que incorpora una regla lineal fotoeléctrica. Permite medir espesor, profundidad y altura de paso con resolución seleccionable y una gama modular de cabezales, contadores y soportes para adaptarse a tareas de laboratorio y control de producción.

Modelos y contadores

• MF-1001: cabezal de émbolo digital — rango de medición 0–100 mm
• MF-501: cabezal de émbolo digital — rango de medición 0–50 mm
• MH-15M: cabezal de émbolo digital — rango de medición 0–15 mm
• Contadores: MFC-200 (valor mínimo legible 0,1 µm, opciones conmutables) y TC-200 (valor mínimo legible 0,01 µm, escalas configurables)

Puntos destacados

• Resolución de visualización seleccionable hasta 0,01 µm según contador y ajustes
• Precisión especificada a 20 °C variable según el modelo y el contador (ver especificaciones técnicas)
• Alta velocidad de respuesta hasta 500 mm/s para MF-1001/MF-501; MH-15M limitada a 100 mm/s
• Codificador lineal de alta precisión Nikon integrado y fuelle antipolvo que protege el vástago de la sonda

Accesorios

• Puntas de sonda: estándar, de aguja, de plástico, excéntrica, plana y de rodillo (6 tipos)
• Soportes de banco: MS-12C, MS-22S, MS-32G, MS-51C y MS-41G
• Accesorios opcionales: unidad de iluminación LED, espejos de calibración, estuche de transporte, adaptador de CA o alimentación por pilas

Aplicaciones

• Medición por contacto de espesor, profundidad y altura de paso en control de calidad de laboratorio y producción
• Inspección dimensional de piezas pequeñas, componentes electrónicos y procesos de ensamblaje

Especificaciones técnicas (resumen)

• Rangos de medición: MF-1001 0–100 mm; MF-501 0–50 mm; MH-15M 0–15 mm
• Valor mínimo legible: MF-1001 + MFC-200 0,1 µm (conmutable a 0,5 µm o 1 µm); MF-1001 + TC-200 0,01 µm (conmutable a 0,05 µm, 0,1 µm, 1 µm o 5 µm); MF-501 similar; MH-15M + TC-200 0,01 µm
• Precisión (a 20 °C): MF-1001 ≈ 3 µm; MF-501 ≈ 1 µm; MH-15M + TC-200 ≈ 0,7 µm
• Velocidad de respuesta: hasta 500 mm/s (MF-1001 / MF-501); MH-15M 100 mm/s o menos
• Fuerza de medida (típica): MF-1001 hacia abajo 1,225–1,813 N (variable hasta ≈0,441 N), lateral 0,637–1,225 N; MF-501 hacia abajo 1,127–1,617 N (variable hasta ≈0,294 N), lateral 0,637–1,225 N; MH-15M hacia arriba 0,245 N, hacia abajo 0,637 N, lateral 0,441 N (con liberación de elevación)
• Temperatura de funcionamiento: 0 a +40 °C
• Peso (unidad principal aprox.): MF-1001 ≈ 480 g; MF-501 ≈ 310 g; MH-15M ≈ 220 g
