Proyector de perfiles de grandes dimensiones V-20B

de pieverticalcon pantalla grande

Resumen

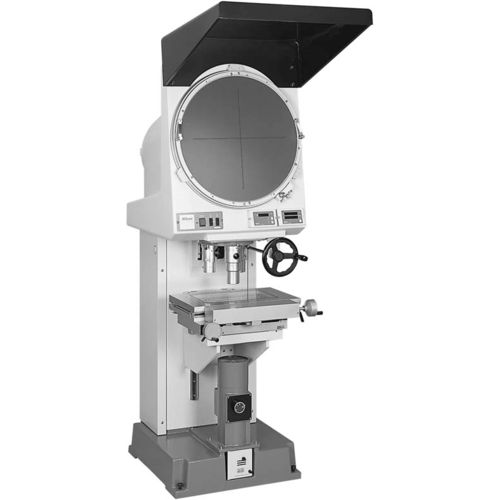

El Nikon V-20B es un proyector de perfil óptico montado en suelo con pantalla de proyección rotativa de 20" (500 mm) y objetivos telecéntricos parfocales. Muestra la imagen de la muestra para captura precisa de coordenadas X/Y y se utiliza para la inspección y medición de características 2D y angulares en producción y control de calidad.

Características clave

• Pantalla de proyección 20" (500 mm) con transportador y función de rotación de serie para una imagen de componente brillante y de alto contraste.
• Construcción montada en suelo con óptica Nikon y platinas de medición por coordenadas para mediciones estables y repetibles.
• Serie de lentes telecéntricas parfocales (5×, 10×, 20×, 50×, 100×) que proporcionan largas distancias de trabajo y reducen la necesidad de reenfoque.
• Platinas disponibles desde 10"×6" (250×150 mm) hasta 2"×2" (50×50 mm); las platinas más grandes incluyen control de rotación fino. Altura máx. de la muestra 150 mm y peso hasta 20 kg según la platina.
• Compatible con la unidad de procesamiento DP-E1 y el software E-Max para asistencia a la medición, procesamiento de datos y exportación por USB (puede requerirse unidad contador/DP para retrofit).

Detalles del producto
Tipo: Eje óptico vertical
Precisión de aumento: ±0.1% (contorno), ±0.15% (superficie)
Alimentación: 110 VAC, 220 VAC
Altura máx. muestra: 150 mm (5.9")
Fuente de luz: Lámpara halógena 24V–150W
Montura de objetivo: Torreta de 3 objetivos
Pantalla: 500 mm diámetro, pantalla con transportador, inclinada 8°
Dimensiones (An×Pr×Al): 570 × 1200 × 1900 mm; Peso: aprox. 260 kg
Lentes de proyección: 5×, 10×, 20×, 50×, 100×
Platinas disponibles: 10×6, 8×6, 6×4, 4×4, 2×2
Imagen: Invertida y al revés

Aplicaciones

• Inspección, medición y verificación de características 2D y angulares en procesos de producción y aseguramiento de calidad.
• Medición de piezas grandes o pesadas que requieran recorridos XY amplios y holgura de muestra elevada.

Características / especificaciones técnicas

• Diámetro de pantalla: 500 mm (20")
• Precisión de aumento: ±0.1% (contorno), ±0.15% (superficie)
• Altura máx. de la muestra: 150 mm
• Peso máx. de la muestra: 20 kg (según platina)
• Lentes disponibles: 5×, 10×, 20×, 50×, 100×
• Platinas: 10×6, 8×6, 6×4, 4×4, 2×2
• Fuente de luz: Halógeno 24V–150W
• Alimentación: 110 VAC / 220 VAC
• Dimensiones: 570 × 1200 × 1900 mm; Peso: aprox. 260 kg
• Orientación de la imagen: Invertida y al revés
• Procesamiento de datos: Unidad DP-E1 y software E-Max (exportación USB)
