Autocolimador visual 6 series

de alta velocidad

Descripción

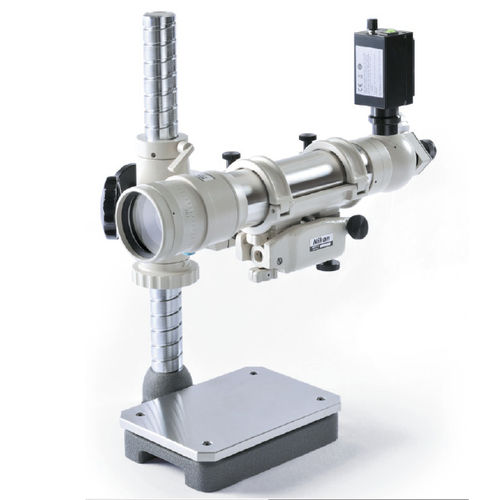

Los autocolimadores 6B-LED y 6D-LED son instrumentos ópticos manuales de alta precisión para mediciones angulares sin contacto y verificación de alineación. El 6B-LED produce imagen en campo claro detrás del retículo; el 6D-LED ofrece imagen en campo oscuro para mayor contraste y menor deslumbramiento. Ambos modelos permiten comprobaciones rápidas y repetibles de rectitud, planitud, pequeñas desviaciones angulares y precisión de rotación.

Aplicaciones

• Verificación de alineación lineal y rectitud
• Detección y cuantificación de pequeñas desviaciones angulares y excentricidades
• Medición de curvaturas convexas y cóncavas y cálculo del radio de curvatura
• Evaluación de la planitud de componentes y comparación frente a planos de referencia
• Medición de alturas de características y precisión de rotación de mesas giratorias y cabezales divisores
• Comprobaciones comparadoras y medición de desviaciones en piezas con movimientos muy pequeños

Puntos destacados

• Dos modelos: 6B-LED (campo claro) y 6D-LED (campo oscuro) según las condiciones de contraste y reflejos
• Contraste en campo claro/oscuro que permite mediciones simultáneas en dos ejes para un alineado rápido
• Anillo de ajuste grande para corregir la curvatura de la imagen y cuantificar el radio de curvatura
• Unidad de iluminación LED retrofit disponible para un mejor control de la iluminación
• Operación rápida y repetible con alta resolución angular para tareas de inspección industrial

Accesorios

• Espejos objetivo de calibración (espejos planos y de referencia)
• Unidad de iluminación LED retrofit
• Maletín de transporte y cubiertas de protección

Especificaciones técnicas

• Ampliación del telescopio: 38×
• Objetivo: F = 700 mm; apertura efectiva: 70 mm
• Rango de medición: 30 minutos de arco (ejes vertical y horizontal)
• Lectura mínima: 0,5 segundos de arco
• Sistema de lectura: ajuste visual en el campo de visión y lectura en micrómetro
• Precisión de medición: 0,5 s de arco en ±5 minutos de arco; 1 s de arco en ±30 minutos de arco
• Campo de visión: 6B-LED = campo claro; 6D-LED = campo oscuro
• Fuente de luz: LED
• Alimentación: 12V 5A (se requiere adaptador AC) o 2 × pilas AA
• Dimensiones (cuerpo principal): diámetro exterior del soporte del barril 68 mm; longitud total aprox. 490 mm
• Peso (incluyendo soporte): aprox. 32 kg
