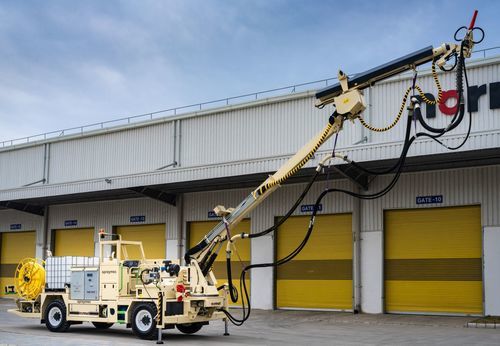

Bomba para hormigón móvil SPRAYMEC 5100

para túnelpara obrapara aplicaciones mineras

Overview
Spraymec 5100 es un pulverizador de hormigón móvil diseñado para perfiles de túneles medianos y grandes. El sistema de circuito cerrado sincroniza la dosificación del acelerador con el suministro de hormigón. Una bomba NSP 30 de doble pistón y baja pulsación (hasta 30 m3/h) con función de inversión y control hidráulico independiente garantiza un flujo de hormigón uniforme. El manipulador de pulverización, muy maniobrable, ofrece amplia cobertura y protección contra rebotes. Compresor a bordo de gran volumen y tuberías de acero de gran diámetro minimizan los atascos. Controles con clasificación IP65, diagnóstico por bus CAN y sistemas opcionales de limpieza y engrase automático. Dirección y tracción a 4 ruedas para condiciones subterráneas confinadas.

Especificación clave

• Pulverizador para túneles de bastidor rígido
• Alcance vertical máx.: 14 m
• Rendimiento de la bomba de hormigón: Hasta 30 m3/h (NSP 30)
• Altura de trabajo: 2,9 m

Características
Seguridad

• Cabina homologada FOPS/ROPS
• Interruptor de enclavamiento de la puerta de cabina con aplicación de freno de seguridad de serie
• Cámara de marcha atrás opcional para mejorar la visibilidad posterior
• Frenos de seguridad SAHR a prueba de fallos

Ergonomía y entorno del operador

• Cabina diseñada con prioridad en ergonomía y seguridad
• Asiento del conductor suspendido con cinturón abdominal retráctil y conmutador de seguridad

Productividad y eficiencia

• Pluma de proyección ágil y precisa con seguimiento vertical y horizontal, movimiento automático del telescopio superior y nutación de boquilla
• Excelente protección contra rebotes y movimientos hidráulicos proporcionales controlados por presión
• Opcional: sistema Normet SmartScan para medición de espesor de hormigón
• Bomba de hormigón de doble pistón NSP 30 de baja pulsación (hasta 30 m3/h) con función de inversión y agitador accionado hidráulicamente
• Sistema de acelerador con bomba accionada hidráulicamente y control eléctrico (12 bar) y depósito acelerador de 1000 l (segundo depósito 1000 l opcional)
• Dosificación del acelerador totalmente sincronizada con el suministro de hormigón
• Lavadora de alta presión con enrollador de manguera; compresor de tornillo eléctrico opcional
• Sistemas opcionales: engrase automático, lavado automático de la línea de hormigón, sistema de agua a alta presión para limpieza y prehumectación

Especificaciones técnicas

• Modelo: Spraymec 5100
• Tipo de máquina: Pulverizador para túneles de bastidor rígido
• Alcance vertical máximo: 14 m
• Rendimiento bomba de hormigón: Hasta 30 m3/h (NSP 30)
• Altura de trabajo: 2,9 m
• Bomba acelerador: Accionada hidráulicamente, control eléctrico (12 bar)
• Depósito acelerador: 1000 l (segundo depósito 1000 l opcional)
• Compresor a bordo de gran volumen
• Tuberías de acero de gran diámetro para minimizar atascos
• Controles: Clasificación IP65
• Diagnóstico: Bus CAN
• Tracción y dirección: Tracción 4 ruedas y dirección 4 ruedas
• Hidráulica: Control hidráulico independiente, movimientos proporcionales y regulados por presión
• Sistemas opcionales: Normet SmartScan, engrase automático, lavado de línea, sistema de limpieza de alta presión
