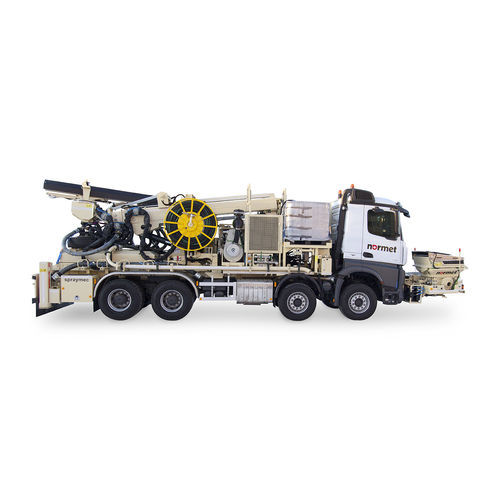

Vehículo para perforación de túneles SPRAYMEC NORRUNNER 140 DVC

eléctricode oruga

Descripción general
Spraymec NorRunner 140 DVC es un pulverizador de hormigón sobre camión, homologado para carretera, diseñado para perfiles de túnel medianos y grandes. Puede funcionar con motor diésel y un grupo electrohidráulico o, alternativamente, conectado a la red eléctrica para operación sin emisiones locales. Componentes clave: sistema de dosificación de acelerador sincronizado y bomba NSP 30 de muy baja pulsación con control independiente de los cilindros de transporte, integrados en un sistema de control en bucle cerrado. La máquina incluye un manipulador de proyección de precisión, compresor de a bordo y sistema automático de lavado de línea y boquilla para reducir atascos en condiciones subterráneas exigentes.

Notas adicionales
Opcionalmente disponible con sistemas de automatización y medición: SmartSpray para automatizar la proyección y SmartScan para la medición del espesor del hormigón. La NorRunner 140 DVC forma parte de una solución completa de hormigón proyectado que incluye equipos de transporte, productos químicos de construcción y servicios de apoyo.

Especificación clave

• Pulverizador para túneles sobre camión
• Cobertura horizontal máxima: hasta 28 m
• Alcance vertical máximo: hasta 19,5 m
• Caudal bomba de hormigón: hasta 30 m3/h (NSP 30)
• Altura del tranvía: 3,8 m

Características

• Cámara de marcha atrás para mejor visibilidad posterior
• Entorno y controles ergonómicos para el operario
• Pluma de proyección ágil y precisa con seguimiento vertical y horizontal
• Movimiento automático del telescopio superior de la pluma y rotación de la boquilla
• Excelente protección contra rebotes y movimientos hidráulicos proporcionales regulados por presión
• Preparada para Normet SmartSpray
• Compatible con Normet SmartScan para medición de espesor
• Bomba NSP 30 de baja pulsación (hasta 30 m3/h) con función de inversión
• Sistema acelerador con bomba hidráulica (12 bar) y depósito de 1000 l (opción segundo depósito 1000 l)
• Dosificación del acelerador sincronizada con la alimentación de hormigón
• Sistema ReCoDrive para el desplazamiento remoto de la máquina
• Compresor de paletas accionado hidráulicamente, caudal ajustable (8 / 10 / 13,8 m3/min)
• Grupo electrohidráulico 55 kW para pluma, bomba, tubo en S y dosificación
• Lavadora a alta presión y depósito de agua inox 1000 l para limpieza y prehumectación
• Enrollador de manguera de agua accionado hidráulicamente
• Sistema de lubricación automática para bomba y pluma
• Sistema automático de lavado de línea y boquilla con cubierta de tolva
• Sistema de aceite de encofrado incluido
• Patas traseras de apoyo hidráulicas extensibles
• Depósito anticongelante 300 l
• Bomba de refuerzo de agua y bomba de llenado de aceite hidráulico
• Almacenamiento a bordo para herramientas y repuestos (juego de herramientas incluido)
• Sistema opcional de monitorización de condiciones de pulverización
• Kit calefactor opcional y mezclador eléctrico opcional para el depósito de acelerador
• Kit de filtro by-pass opcional para el circuito de aceite

Notas sobre alcance y cobertura
La descripción menciona una cobertura horizontal máxima de 28 m y un alcance vertical de aproximadamente 19–19,5 m; la especificación clave indica 19,5 m como alcance vertical máximo.

Especificaciones técnicas

• Tipo de producto: Pulverizador de hormigón sobre camión, homologado para carretera
• Modelo: NorRunner 140 DVC
• Cobertura horizontal máxima: 28 m (descripción)
• Cobertura/alcance vertical máxima: 19 m (descripción) y 19,5 m (especificación clave)
• Bomba de hormigón: NSP 30, baja pulsación, función de inversión, hasta 30 m3/h
• Altura del tranvía: 3,8 m
• Grupo electrohidráulico: 55 kW
• Sistema acelerador: bomba hidráulica (12 bar), depósito 1000 l (opción segundo depósito 1000 l)
• Compresor: paletas, accionamiento hidráulico, 8 / 10 / 13,8 m3/min
• Depósito de agua: 1000 l inox
• Depósito anticongelante: 300 l
• Sistemas automáticos: lavado de línea y boquilla, lubricación
• Opciones: SmartSpray, SmartScan
• Almacenamiento a bordo y juego de herramientas incluidos
