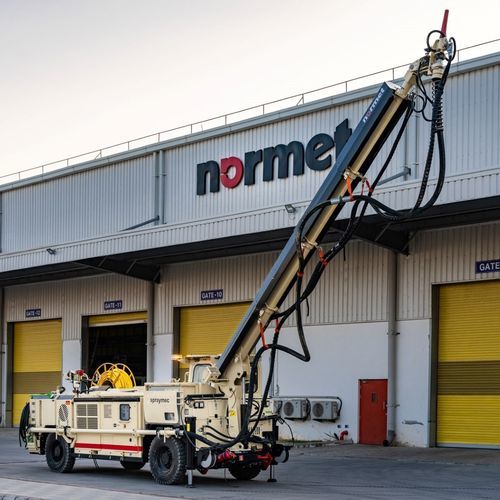

Bomba para hormigón móvil SPRAYMEC 4100

para túnelsubterráneapara aplicaciones mineras

Descripción general
Spraymec 4100 es un pulverizador de hormigón autopropulsado diseñado para proyectos de minería y túneles con perfiles de túnel de tamaño pequeño a mediano. Integra un sistema de control de bucle cerrado, dosificación precisa del acelerador sincronizada con el suministro de hormigón y una bomba de hormigón de doble pistón NSP 30 de baja pulsación para una pulverización uniforme. La pluma de pulverización ágil ofrece protección contra rebote y colocación precisa del material. Un compresor a bordo de gran capacidad asegura calidad de pulverización constante, mientras que la tracción en las 4 ruedas y la dirección a las 4 ruedas, incluida la dirección en cangrejo, permiten una maniobrabilidad superior en espacios reducidos. Los controles son IP65 y están conectados mediante bus CAN; los puntos de mantenimiento están centralizados para reducir el tiempo de inactividad.

Especificación clave

• Pulverizador de bastidor rígido para minería y túneles
• Alcance vertical máx.: 10,5 m
• Rendimiento de la bomba de hormigón: hasta 27 m³/h (NSP 30)
• Altura de transporte: 2,6 m

Características
Seguridad

• Cabina homologada FOPS/ROPS
• Interruptor de enclavamiento de la puerta de la cabina con aplicación de freno de seguridad como estándar
• Cámara de marcha atrás para mejorar la visibilidad posterior
• Frenos de seguridad SAHR

Sostenibilidad

• Disponible con la última tecnología de motores Stage V de bajas emisiones

Ergonomía y entorno del operador

• Cabina diseñada pensando en la ergonomía y la seguridad del operario
• Asiento del conductor suspendido con cinturón de seguridad de 3 puntos e interruptor de seguridad
• Cabina cerrada opcional con aire acondicionado y calefacción

Productividad y eficiencia

• Movimientos de la pluma compensados por presión y proporcionales para una pulverización precisa
• Disponible con el sistema Normet SmartScan de medición del espesor del hormigón
• Bomba de hormigón NSP 30 de doble pistón y baja pulsación (hasta 27 m³/h) con función de inversión y agitador accionado hidráulicamente
• Dosificación del acelerador totalmente sincronizada con el suministro de hormigón mediante control de bucle cerrado
• Opcional: compresor de tornillo accionado eléctricamente
• Opcional: sistema automático de lubricación para bomba, chasis y pluma
• Opcional: sistema de aceite de encofrado

Especificaciones técnicas

• Modelo: Spraymec 4100
• Alcance vertical máx.: 10,5 m
• Bomba de hormigón: NSP 30, bomba de doble pistón de baja pulsación, hasta 27 m³/h
• Dosificación de acelerador: precisa, sincronizada con el suministro de hormigón; sistema de control de bucle cerrado
• Pluma: pluma de pulverización ágil con protección contra rebote; movimientos proporcionales compensados por presión
• Compresor: compresor a bordo de gran capacidad (opcional compresor de tornillo eléctrico)
• Tracción y dirección: tracción 4x4 y dirección a 4 ruedas incluida dirección en cangrejo
• Controles y electrónica: controles con grado IP65; sistema CAN bus
• Cabina y seguridad: cabina FOPS/ROPS; cierre de puerta con enclavamiento; cámara de marcha atrás; frenos SAHR
• Mantenimiento: puntos de mantenimiento centralizados para maximizar la disponibilidad
• Altura de transporte: 2,6 m
