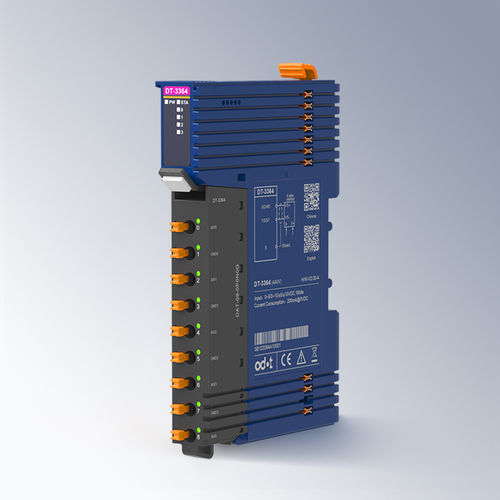

Módulo de entrada analógico DT-3364

4 canalescon 4 entradas analógicasde tensión

Descripción del producto:Módulo de entrada de tensión de 4 canales 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bitsCaracterísticas del módulo:El módulo admite 4 canales de entrada de señal de tensión: 0~5VDC, 0~10VDC, -5VDC~5VDC, -10VDC~10VDC entrada de señal de tensión, con 16 bits de resolución.El módulo lleva con 4 canales de entrada analógica indicador LED.La señal de entrada del módulo está aislada entre los canales.Módulo de alta velocidad redundante backplane bus con bloques de terminales enchufables.Parámetros técnicos:Parámetros generalesConsumo del módulo200mA@5VDCDiámetro del cableadoMin.0.2mm²(AWG24)Max.1.5mm²(AWG16)Terminal EnchufableSoporteBus BackplaneDoble redundancia de busInstalaciónRiel DIN de 35mmDimensión119*14*80mmCertificación del productoCertificación CEParámetros de entradaNúmero de canalesEntrada de tensión de 4 canalesRango de tensión de entrada0~5VDC/0~10VDC/±5VDC/±10VDCCaislamiento de canalSoporteImpedancia de entrada1MΩResolución16 Bits (incluye el bit de símbolo)Tiempo de transmisión4ms/ 4 canales (nivel de filtro es 0)Error de linealidad≤±0.01%Error de temperatura≤±0,005%/KRepetibilidad≤±0,05% (@25℃)Error de medición≤±0,2% (@25℃), ≤±0.4% (@-35℃~60℃)Diagnóstico del móduloFalloADC: supportOverflow/Underflow: supportParámetros ambientalesInstalación horizontalTemperatura de funcionamiento-35℃~60℃Instalación verticalTemperatura de funcionamiento-35℃~50℃Temperatura de almacenamiento-40℃~85℃Humedad ambiental5%~95%RH (Sin condensación)Altitud de instalación<2000mGrado de contaminaciónⅡGrado de protecciónIP20Propiedades mecánicasCumple con IEC60068-2-6, IEC6008-2-27Resistencia al aislamientoCumple con IEC61131-2Rendimiento CEMCumple con IEC61131-2, IEC61000-4(ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A)SURGE: Modo común ±2kV, Nivel de rendimiento AEFT: ±2kV, Nivel de rendimiento ACanales: 4 entradas de tensiónRango de entrada: 0~5VDC, 0~10VDC, ±5VDC, ±10VDCResolución: 16 bitsImpedancia de entrada: 1MΩConsumo del módulo: 200mA@5VDCIInstalación: 35mm DIN-RailDimension: 119*14*80mmTemperatura de funcionamiento: -35℃~60℃ (horizontal), -35℃~50℃ (vertical)Temperatura de almacenamiento: -40℃~85℃Grado de protección: IP20Certificación: CE
