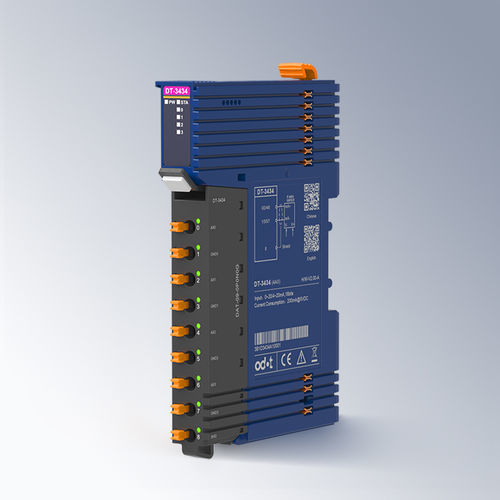

Módulo de entrada analógico DT-3434

4 canalescon 4 entradas analógicasde corriente

Descripción del producto: - Módulo de entrada de corriente de 4 canales 0&4~20mA, 16 bits Características del módulo: - El módulo admite la adquisición de señales de corriente en 4 canales. - Rango de entrada: adquisición de señales de corriente 0~20mA o 4~20mA, resolución de 16 bits. - El módulo cuenta con 4 indicadores de entrada analógica. - La señal de entrada del módulo está aislada entre canales. - Bus de fondo de alta velocidad redundante con bloques de terminales enchufables. Parámetros técnicos: Parámetros generales - Consumo de corriente: 200mA@5VDC - Diámetro de cableado: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal enchufable: Soporte - Bus de fondo: Redundancia de doble bus - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: Entrada de corriente de 4 canales - Rango de entrada: 0~20mA/4~20mA - Resolución: 16 bits (incluye el bit de símbolo) - Tiempo de transición: 2ms/4 canales (el nivel de filtro es 0) - Impedancia de entrada: 120Ω - Error de linealidad: ≤±0.01% - Error de temperatura: ≤±0.005%/K - Repetibilidad: ≤±0.05% (@25℃) - Error de medición: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnóstico del módulo: Fallo de ADC: soporte, Detección de línea rota: soporte, Desbordamiento /Subdesbordamiento: soporte Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35℃~60℃ - Temperatura de funcionamiento en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Especificaciones clave: - Entrada de corriente de 4 canales (0~20mA/4~20mA) - Resolución de 16 bits - Aislamiento entre canales - Bus de fondo de alta velocidad redundante - Bloques de terminales enchufables - Certificado CE - Temperatura de funcionamiento: -35℃~60℃ (horizontal), -35℃~50℃ (vertical) - Grado de protección: IP20
