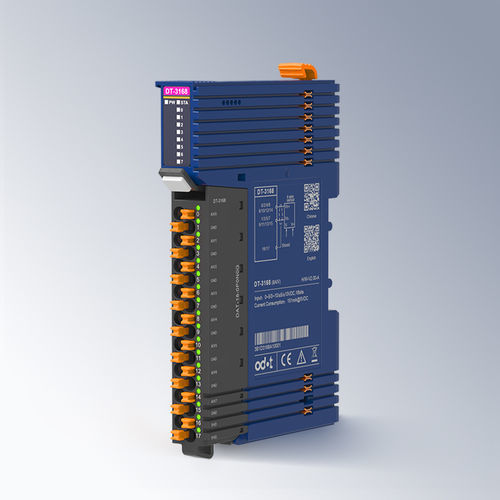

Módulo de entrada analógico DT-3168

8 canalescon 8 entradas analógicasde corriente

Descripción del producto: Módulo de entrada de voltaje de 8 canales 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bits Características del módulo: - El módulo admite 8 canales de entrada de señal de voltaje - El módulo puede recoger 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, con una resolución de 16 bits - El módulo lleva 8 indicadores LED de canal de entrada analógica - La señal de entrada del módulo es una entrada de tierra común de un solo extremo - Se puede configurar el tiempo de filtro - Los canales se pueden desactivar de forma independiente - El módulo cuenta con un bus de fondo redundante de alta velocidad con bloques de terminales enchufables Parámetros técnicos: Parámetros generales - Consumo de corriente: 157mA@5VDC - Diámetro de cableado: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminal enchufable: Soporte - Bus de fondo: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: 8 canales de entrada de voltaje - Rango de voltaje de entrada: 0~5VDC/0~10VDC/±5VDC/±10VDC - Resolución: 16 bits (incluyendo el bit de símbolo) - Tiempo de transición: 3.87ms/8 canales (nivel de filtro es 0) - Impedancia de entrada: 100kΩ - Error de linealidad: ≤±0.01% - Error de temperatura: ≤±0.005%/K - Repetibilidad: ≤±0.05% (@25℃) - Error de medición: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnóstico del módulo: Fallo ADC: soporte, Desbordamiento/Subdesbordamiento: soporte Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35℃~60℃ - Temperatura de funcionamiento en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Especificaciones clave: - 8 canales de entrada de voltaje - Rangos de entrada: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Resolución de 16 bits - Indicadores LED para cada canal - Entrada de tierra común de un solo extremo - Tiempo de filtro configurable - Desactivación individual de canales - Bus de fondo redundante de alta velocidad - Bloques de terminales enchufables - Certificado CE - Temperatura de funcionamiento: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Temperatura de almacenamiento: -40℃ a 85℃ - Grado de protección: IP20
