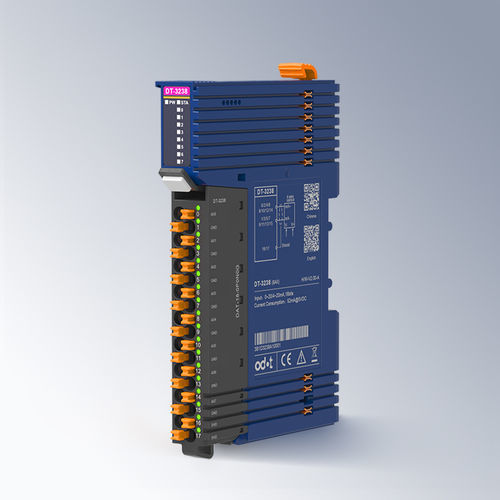

Módulo de entrada analógico DT-3238

8 canalescon 8 entradas analógicasde corriente

Módulo de entrada de corriente de 8 canales 0&4-20mA, 16 bits - El módulo admite la adquisición de señales de corriente en 8 canales. - El módulo se puede configurar para la adquisición de señales de corriente de 0-20mA o 4-20mA. - El módulo admite entrada de sensor de corriente de 2 hilos (salida no en bucle, se requiere fuente de alimentación externa) o de 4 hilos. - Bus de fondo de alta velocidad redundante con bloques de terminales enchufables. Parámetros técnicos Parámetros generales - Consumo de corriente: 52mA@5VDC - Diámetro de cableado: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminal enchufable: Soporte - Bus de fondo: Redundancia de doble bus - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: 8 canales de entrada de corriente - Rango de entrada: 0~20mA/4~20mA - Resolución: 16 bits (incluye el bit de símbolo) - Tiempo de transición: 8ms/8 canales (el nivel de filtro es 0) - Impedancia de entrada: ≤300Ω - Error de linealidad: ≤±0.01% - Error de temperatura: ≤±0.005%/K - Repetibilidad: ≤±0.05% (@25℃) - Error de medición: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnóstico del módulo: Fallo de ADC: soporte, Detección de línea rota: soporte, Desbordamiento /Subdesbordamiento: soporte Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35℃~60℃ - Temperatura de funcionamiento en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A) SURGE: Modo común ±2kV, Nivel de rendimiento A EFT: ±2kV, Nivel de rendimiento A) - Canales: 8 entradas de corriente - Rango de entrada: 0~20mA / 4~20mA - Resolución: 16 bits - Consumo de corriente: 52mA@5VDC - Instalación: Riel DIN de 35mm - Dimensiones: 119*14*80mm - Temperatura de funcionamiento: -35℃~60℃ (horizontal), -35℃~50℃ (vertical) - Temperatura de almacenamiento: -40℃~85℃ - Protección: IP20 - Certificación: CE
