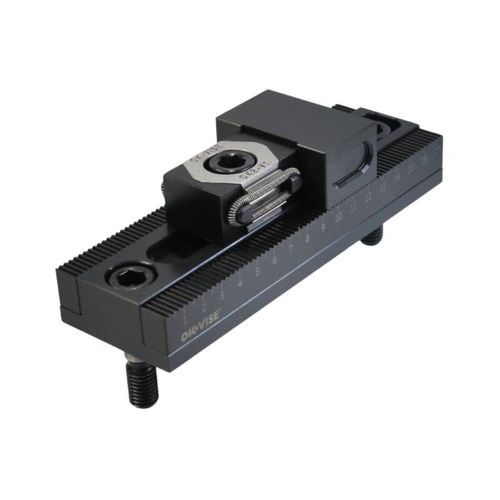

Carril de sujeción GCS-DS3

Descripción del producto
Módulos de mordaza unidireccionales para sistema de rejilla destinados a sujeción industrial. Los módulos permiten montajes en varios ángulos más allá de 0° y 90°. La mordaza y el raíl base están combinados en una unidad para simplificar la instalación y el alineamiento. Disponibles con mordaza lisa (GCS-DS3) o dentada (GCS-DR3).

Detalles
Tipo | Tipo de mordaza | A | Peso en g aprox. | Dimensiones | STEP (3D)
GCS-DS3 | Lisa | 10-68 | 1 990 | Planos PDF disponibles | STEP (3D) disponible
GCS-DR3 | Dentada | 10-68 | 1 990 | Planos PDF disponibles | STEP (3D) disponible

Información adicional

• Familia de producto: Grid System
• Orientación del módulo: unidireccional, ángulos de montaje flexibles (no limitado a 0° y 90°)
• Diseño: mordaza y raíl base combinados en una unidad para montaje simplificado
• Opciones de mordaza: Lisa (GCS-DS3) y Dentada (GCS-DR3)
• Rango de sujeción / dimensión A: 10–68
• Peso aproximado: 1 990 g
• CAD/3D: archivos STEP (3D) disponibles para descarga
• Planos técnicos: planos PDF disponibles para el producto

Especificaciones técnicas

• Brand: OK-VISE®
• Modelos referenciados en esta página: GCS-DS3, GCS-DR3
• Tipos de mordaza: Lisa (DS3), Dentada (DR3)
• A (rango de sujeción): 10-68
• Peso (aprox.): 1 990 g
• Unidad combinada mordaza + raíl base
• Ángulos de montaje flexibles más allá de 0° y 90°
• Ficheros STEP (3D) y planos PDF proporcionados (archivos disponibles en recursos del producto)
