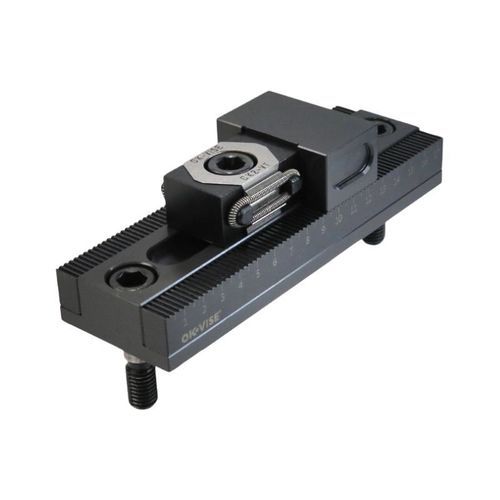

Unidad de fijación mecánica GCS-D series

de raílespara lineal para riel guiadomodular

Descripción
Módulos de sujeción para uso unidireccional. Cada módulo se monta en un raíl base con dentado inclinado, lo que permite aplicar fuerzas de apriete de forma fiable en una sola dirección. Disponibles con mordazas dentadas o lisas; se suministran con archivos CAD y planos para integración en sistemas de sujeción modulares como OK-VISE® Grid System.

Categorías

• Sistema de rejilla
• Multi-Rail RL

Variantes y dimensiones

• GCS-DR1 — Mordaza dentada; A: 10-45 mm; B: 100 mm; C: 125 mm; Peso: aprox. 1 620 g; PDF y STEP disponibles.
• GCS-DR2 — Mordaza dentada; A: 10-95 mm; B: 150 mm; C: 175 mm; Peso: aprox. 1 940 g; PDF y STEP disponibles.
• GCS-DS1 — Mordaza lisa; A: 10-45 mm; B: 100 mm; C: 125 mm; Peso: aprox. 1 620 g; PDF y STEP disponibles.
• GCS-DS2 — Mordaza lisa; A: 10-95 mm; B: 150 mm; C: 175 mm; Peso: aprox. 1 940 g; PDF y STEP disponibles.

Imágenes adicionales del producto
Se proporcionan múltiples imágenes del producto y de aplicaciones que muestran las diferentes variantes, tipos de mordaza y ejemplos de instalación.

Especificaciones técnicas

• Raíl base con dentado inclinado diseñado para sujeción unidireccional.
• Variantes disponibles: GCS-DR1, GCS-DR2, GCS-DS1, GCS-DS2.
• Tipos de mordaza: Dentada (variantes DR) y Lisa (variantes DS).
• Rango de sujeción A: 10-45 mm (DR1/DS1) o 10-95 mm (DR2/DS2).
• Dimensiones B / C: 100 / 125 mm (A 10-45) y 150 / 175 mm (A 10-95).
• Pesos aproximados: 1 620 g (variantes 10-45) y 1 940 g (variantes 10-95).
• Archivos CAD STEP y dibujos PDF disponibles para todas las variantes listadas.
• Diseñado para integración en OK-VISE® Grid System y configuraciones modulares Multi-Rail.
