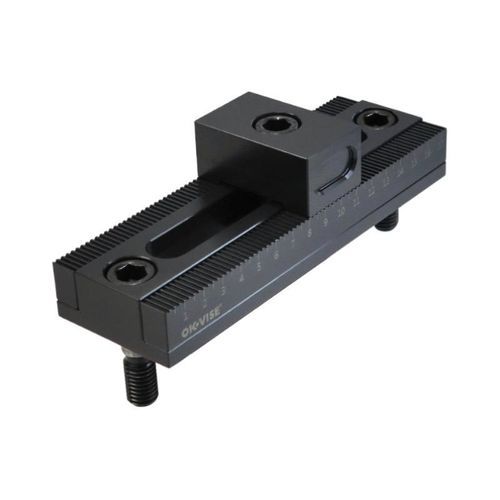

Sistema de parada rectangular GS-SA1

Descripción
Este módulo está diseñado como tope regulable cuando dos piezas se sujetan con una sola mordaza colocada en el centro. Permite un posicionamiento variable en fijaciones modulares de rejilla para adaptarse a distintas longitudes de piezas. Por ejemplo, en un patrón de rejilla de 50×50 mm se requiere un ajuste mínimo de 50 mm para sujetar todas las dimensiones de las piezas.

Detalles (tabla)

• Tipos: GS-SA1, GS-SA2
• GS-SA1 — A: 15–75 mm; B: 100 mm; C: 125 mm; Peso aprox.: 1.410 g; STEP 3D y planos PDF disponibles
• GS-SA2 — A: 15–125 mm; B: 150 mm; C: 175 mm; Peso aprox.: 1.740 g; STEP 3D y planos PDF disponibles

Imágenes incluidas en la página del producto

• Imagen principal: GS-SA2_01.png (800×800)
• Otras imágenes en la página (ilustrativas): GS-SXY_D-1.webp, IMG_4681-scaled, GRID_2B-scaled

Características técnicas / especificaciones

• Familia de producto: Módulo tope regulable para sistema de rejilla OK-VISE® Grid System
• Finalidad: módulo tope regulable apto para sujetar dos piezas con una sola mordaza central
• Nota de diseño: en un patrón de rejilla 50×50 mm se requiere un ajuste mínimo de 50 mm para sujetar todas las medidas de piezas
• Tipos disponibles: GS-SA1 y GS-SA2
• GS-SA1 – Rango A: 15–75 mm; B: 100 mm; C: 125 mm; Peso aprox.: 1.410 g; STEP 3D disponible
• GS-SA2 – Rango A: 15–125 mm; B: 150 mm; C: 175 mm; Peso aprox.: 1.740 g; STEP 3D disponible
• Archivos CAD / STEP y planos PDF proporcionados (datos 3D disponibles)
