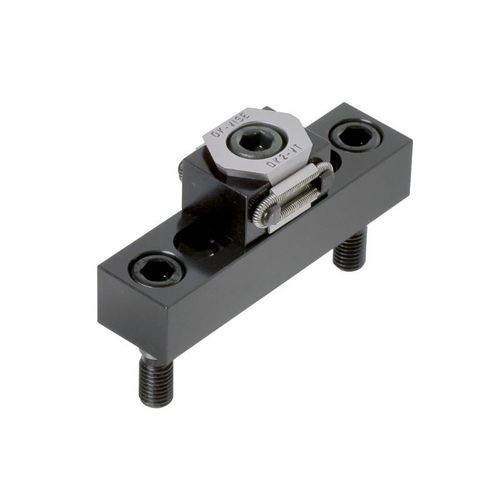

Unidad de fijación mecánica GCD-D series

de raílespara ranura en Tmodular

Descripción del producto
Este módulo de sujeción integra un riel con ranura en T larga y una mordaza para proporcionar posicionamiento y sujeción bidireccional en mesas de fijación tipo rejilla. La ranura en T permite que las dimensiones de la pieza a la izquierda y a la derecha de la mordaza sean independientes de la sujeción. Nota: la variante de riel liso no tiene dentado.

Características clave

• Módulo de sujeción para sistema de rejilla bidireccional para fijaciones industriales
• Riel con ranura en T larga combinado con una mordaza
• El diseño de la ranura garantiza que las dimensiones izquierda/derecha de la pieza no afecten la sujeción
• Tipos de mordaza disponibles: dentada (GCD-DR1), lisa (GCD-DS1) y pieza adicional (GCD-DT1)
• Rango de trabajo A: 8–71 mm (GCD-DR1, GCD-DS1); 10–69 mm (GCD-DT1)
• Ejemplos de dimensiones B (Bmin / Bopt / Bmax): 42 / 45 / 49 mm (GCD-DR1, GCD-DS1); 46 / 49 / 53 mm (GCD-DT1)
• Peso aprox.: 760 g (GCD-DR1, GCD-DS1), 780 g (GCD-DT1)
• Archivos STEP (3D) y dibujos PDF disponibles para variantes seleccionadas

Especificaciones técnicas

• GCD-DR1 — Tipo de mordaza: Dentada; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Peso: aprox. 760 g; STEP (3D): disponible
• GCD-DS1 — Tipo de mordaza: Lisa; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Peso: aprox. 760 g; STEP (3D): disponible
• GCD-DT1 — Tipo: Pieza adicional; A: 10–69 mm; Bmin/Bopt/Bmax: 46/49/53 mm; Peso: aprox. 780 g; STEP (3D): no listado

Aplicaciones y compatibilidad
Este módulo está diseñado para mesas de sujeción, montajes de mecanizado CNC y sistemas de fijación modulares que requieren ajuste bidireccional y posicionamiento repetible. Compatible con mesas de rejilla y de ranura en T mediante la fijación adecuada.

Documentación y pedidos
Indique la variante requerida (GCD-DR1, GCD-DS1 o GCD-DT1) al realizar el pedido. Hay archivos STEP 3D y dibujos PDF disponibles para ayudar en la integración; contacte al proveedor para acceso e información de pedido.
