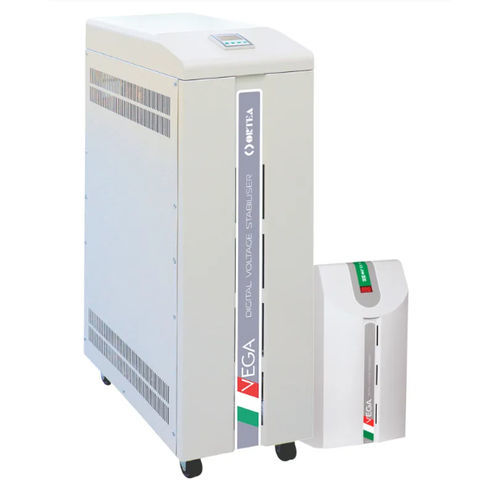

Estabilizador de tensión AC Vega

monofásico

Resumen
Estabilizador de tensión electromecánico monofásico Vega, disponible en múltiples variantes de potencia desde 0,3 hasta 25 kVA, diseñado para instalación en interior y para mantener estable la tensión de salida frente a fluctuaciones de entrada.

Características principales

• Regulación electromecánica monofásica
• Tensión objetivo seleccionable: 220/230/240V (dip switch)
• Precisión de la tensión de salida: ±0,5%
• Variación de carga admisible hasta el 100% y capacidad de sobrecarga 200% durante 2 minutos
• Refrigeración por ventilación natural; uso en interior
• Color: RAL 7035; instrumentación: voltímetro digital en salida

Variantes - Vega ±20%/±15%
Tipo | Potencia nominal | Corriente de entrada máxima | Corriente de salida nominal
0.7-20 | 0.7 | 3.8 | 3
1-15 | 1 | 5 | 4.3
2-20 | 2 | 11 | 8.7
2.5-15 | 2.5 | 13 | 11
4-20 | 4 | 22 | 17
5-15 | 5 | 26 | 22
5-20 | 5 | 27 | 22
7-15 | 7 | 36 | 30
7-20 | 7 | 38 | 30
10-15 | 10 | 51 | 43
10-20 | 10 | 54 | 43
15-15 | 15 | 77 | 65
15-20 | 15 | 82 | 65
20-15 | 20 | 103 | 87
20-20 | 20 | 109 | 87
25-15 | 25 | 128 | 109

Variantes - Vega ±30%/±25%
Tipo | Potencia nominal | Corriente de entrada máxima | Corriente de salida nominal
0.3-30 | 0.3 | 1.9 | 1.3
0.5-25 | 0.5 | 2.9 | 2.2
1-30 | 1 | 6.2 | 4.3
1.5-25 | 1.5 | 8.7 | 6.5
2-30 | 2 | 12 | 8.7
3-25 | 3 | 17 | 13
3-30 | 3 | 19 | 13
4-25 | 4 | 23 | 17
4-30 | 4 | 25 | 17
5-25 | 5 | 29 | 22
5-30 | 5 | 31 | 22
7-25 | 7 | 41 | 30
7-30 | 7 | 43 | 30
10-25 | 10 | 58 | 43
10-30 | 10 | 62 | 43
15-25 | 15 | 87 | 65

Variantes - Vega +15%/-25%
Tipo | Potencia nominal | Corriente de entrada máxima | Corriente de salida nominal
0.7-15/25 | 0.7 | 4 | 3
2-15/25 | 2 | 12 | 8.7
4-15/25 | 4 | 23 | 17
5-15/25 | 5 | 29 | 22
7-15/25 | 7 | 41 | 30
10-15/25 | 10 | 58 | 43
15-15/25 | 15 | 87 | 65
20-15/25 | 20 | 116 | 87

Variantes - Vega +15%/-35%
Tipo | Potencia nominal | Corriente de entrada máxima | Corriente de salida nominal
0.5-15/35 | 0.5 | 3.4 | 2.2
1.5-15/35 | 1.5 | 10 | 6.5
3-15/35 | 3 | 20 | 13
4-15/35 | 4 | 27 | 17
5-15/35 | 5 | 33 | 22
7-15/35 | 7 | 47 | 30
10-15/35 | 10 | 67 | 43
15-15/35 | 15 | 100 | 65

Variantes - Vega +15%/-45%
Tipo | Potencia nominal | Corriente de entrada máxima | Corriente de salida nominal
0.3-15/45 | 0.3 | 2.4 | 1.3
1-15/45 | 1 | 7.8 | 4.3
2-15/45 | 2 | 16 | 8.7
3-15/45 | 3 | 24 | 13
4-15/45 | 4 | 32 | 17
5-15/45 | 5 | 40 | 22
7-15/45 | 7 | 56 | 30
10-15/45 | 10 | 79 | 43

Instrumentación e instalación

• Voltímetro digital en la salida
• Instalación: Interior

Especificaciones técnicas

• Frecuencia: 50Hz ±5% o 60Hz ±5%
• Tensión objetivo seleccionable: 220-230-240V (dip switch)
• Precisión de la tensión de salida: ±0,5%
• Variación de carga admisible: Hasta el 100%
• Refrigeración: Ventilación natural
• Temperatura ambiente: -25 a +45°C
• Temperatura de almacenamiento: -25 a +60°C
• Humedad relativa máxima: <95% (sin condensación)
• Sobrecarga admisible: 200% durante 2 minutos
• Distorsión armónica: No introducida
• Color: RAL 7035
