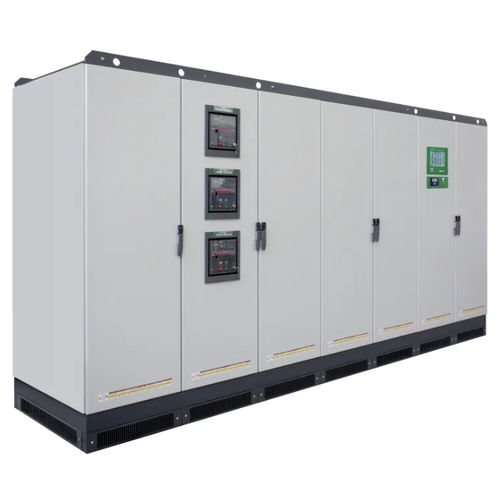

Estabilizador de tensión trifásico Sirius advance

dinámico

Descripción
Estabilizador de tensión trifásico electromecánico con rango de potencia 60–4000 kVA. Solución para prevenir problemas causados por la inestabilidad de la tensión de entrada. ESTABILIZADORES DE TENSIÓN ELECTROMECÁNICOS.

Características principales

• Frecuencia: 50Hz ±5% o 60Hz ±5%
• Ajuste de parámetros energéticos: control por fases independiente
• Tensión objetivo seleccionable: 210–255V (L-N) / 360–440V (L-L)
• Precisión de la tensión de salida: ±0,5%
• Variación de carga admisible: hasta 100%
• Desequilibrio de carga admisible: 100%
• Refrigeración: ventilación natural (asistida por ventilador por encima de 35°C)
• Temperatura de funcionamiento: -25°C a +45°C; almacenamiento: -25°C a +60°C
• Humedad relativa máxima: <95% (sin condensación)
• Sobrecarga admisible: 200% durante 2 minutos
• Distorsión armónica: no introducida
• Color: RAL 7035
• Instalación: interior

Instrumentación

• Pantalla táctil de 10" multilengua, acceso remoto vía VNC
• Reguladores de potencia reactiva

Protección contra sobretensiones

• Supresor de picos clase I en entrada
• Supresor de picos clase II en salida
• Sistema de recuperación de tensión mediante supercondensadores en caso de corte

Kit de derivación y protecciones

• Interruptor automático en la entrada
• Conmutador by-pass con interruptor automático interbloqueado
• Interruptor automático motorizado interbloqueado en la salida con protección contra sobrecarga, sobretensión, subtensión, falta de fase y secuencia de fases

Sistema automático de corrección del factor de potencia

• Basado en condensadores trifásicos de polipropileno metalizado, Un = 525V
• Reactancia de bloqueo trifásica (≈180Hz)

Variantes disponibles — Sirius advance ±20% / ±15%
Tipo | Potencia nominal (kVA) | Corriente entrada máx (A) | Corriente salida nominal (A)
100-20 | 100 | 180 | 144
125-15 | 125 | 212 | 180
125-20 | 125 | 226 | 180
160-15 | 160 | 272 | 231
160-20 | 160 | 289 | 231
200-15 | 200 | 340 | 289
200-20 | 200 | 361 | 289
250-15 | 250 | 425 | 361
250-20 | 250 | 451 | 361
320-15 | 320 | 543 | 462
320-20 | 320 | 577 | 462
400-15 | 400 | 679 | 577
400-20 | 400 | 722 | 577
500-15 | 500 | 849 | 722
500-20 | 500 | 902 | 722
630-15 | 630 | 1070 | 909
630-20 | 630 | 1137 | 909
800-15 | 800 | 1359 | 1155
800-20 | 800 | 1443 | 1155
1000-15 | 1000 | 1698 | 1443
1000-20 | 1000 | 1804 | 1443
1250-15 | 1250 | 2123 | 1804
1250-20 | 1250 | 2255 | 1804
1600-15 | 1600 | 2717 | 2309
1600-20 | 1600 | 2887 | 2309
2000-15 | 2000 | 3396 | 2887
2000-20 | 2000 | 3609 | 2887
2500-15 | 2500 | 4245 | 3609
2500-20 | 2500 | 4511 | 3609
3200-15 | 3200 | 5434 | 4619
3200-20 | 3200 | 5774 | 4619
4000-15 | 4000 | 6793 | 5774

Variantes disponibles — Sirius advance ±30% / ±25%
Tipo | Potencia nominal (kVA) | Corriente entrada máx (A) | Corriente salida nominal (A)
60-30 | 60 | 124 | 87
80-25 | 80 | 154 | 115
80-30 | 80 | 165 | 115
100-25 | 100 | 192 | 144
100-30 | 100 | 206 | 144
125-25 | 125 | 241 | 180
125-30 | 125 | 258 | 180
160-25 | 160 | 308 | 231
160-30 | 160 | 330 | 231
200-25 | 200 | 385 | 289
200-30 | 200 | 412 | 289
250-25 | 250 | 481 | 361
250-30 | 250 | 516 | 361
320-25 | 320 | 616 | 462
320-30 | 320 | 660 | 462
400-25 | 400 | 770 | 577
400-30 | 400 | 825 | 577
500-25 | 500 | 962 | 722
500-30 | 500 | 1031 | 722
630-25 | 630 | 1212 | 909
630-30 | 630 | 1299 | 909
800-25 | 800 | 1540 | 1155
800-30 | 800 | 1650 | 1155
1000-25 | 1000 | 1925 | 1443
1000-30 | 1000 | 2062 | 1443
1250-25 | 1250 | 2406 | 1804
1250-30 | 1250 | 2578 | 1804
1600-25 | 1600 | 3079 | 2309
1600-30 | 1600 | 3299 | 2309
2000-25 | 2000 | 3849 | 2887
2000-30 | 2000 | 4124 | 2887
2500-25 | 2500 | 4811 | 3609

Características / especificaciones técnicas

• Frecuencia: 50Hz ±5% o 60Hz ±5%
• Tensión objetivo seleccionable: 210–255V (L-N) / 360–440V (L-L)
• Precisión de salida: ±0,5%
• Variación de carga admisible: hasta 100%
• Sobrecarga admisible: 200% durante 2 minutos
• Temperatura de funcionamiento: -25°C a +45°C; almacenamiento: -25°C a +60°C
• Humedad: <95% sin condensación
• Refrigeración: ventilación natural (ventiladores por encima de 35°C)
• Comunicaciones: Ethernet / USB / MODBUS / Ortea XCloud
• Instrumentación: pantalla táctil 10", control remoto VNC, regulador de potencia reactiva
• Protecciones: supresores clase I (entrada) y clase II (salida), recuperación de tensión por supercondensadores

Observaciones
Las tablas anteriores listan todas las variantes de potencia/corriente disponibles para los rangos ±20%/±15% y ±30%/±25%. Hay una ficha técnica disponible para cada variante.
