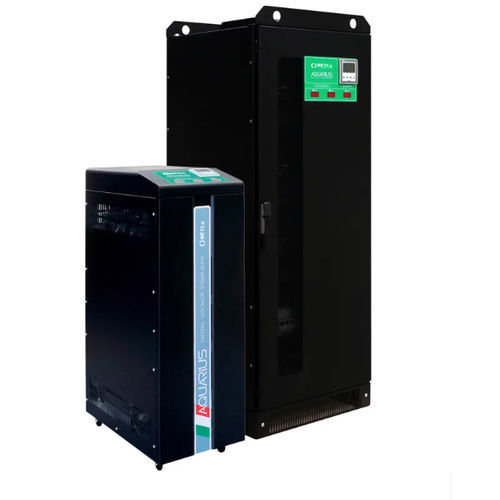

Estabilizador de tensión trifásico AQUARIUS

estáticoautomáticoelectrónico

Descripción
ESTABILIZADORES DE TENSIÓN ESTÁTICOS. Estabilizador de tensión trifásico Aquarius (10–120 kVA). Solución tecnológica para evitar problemas causados por la inestabilidad de la tensión de entrada.

Tipo de producto
ESTABILIZADORES DE TENSIÓN ESTÁTICOS

Características principales

• Regulación de la tensión: Control IGBT
• Ajuste de los parámetros energéticos: Control independiente por fases
• Tensión objetivo seleccionable: 220-230-240V (L-N) / 380-400-415V (L-L)
• Precisión de la tensión de salida: ±0.5%
• Variación de carga admisible: Hasta el 100%
• Desequilibrio de carga admisible [%]: 100
• Refrigeración: Ventilación forzada
• Temperatura ambiente: -25/+45°C
• Temperatura de almacenamiento: -25/+60°C
• Humedad relativa máxima: <95% (sin condensación)
• Sobrecarga admisible: 150% 2s
• Color: RAL 9005

Instrumentación y protecciones

• Instrumentación: Multímetro digital en la salida
• Protección contra sobretensiones: Supresores de picos clase II en la salida
• Protecciones adicionales: Filtros EMI/RFI ; By-pass de protección (automático)

Instalación
Interior

Tabla de variantes — Aquarius ±20%/±15%
Tipo — Potencia nominal — Corriente de entrada máxima — Corriente de salida nominal
ET20-20 — 20 kVA — 36 — 29
ET30-15 — 30 kVA — 51 — 43
ET30-20 — 30 kVA — 54 — 43
ET45-15 — 45 kVA — 76 — 65
ET45-20 — 45 kVA — 81 — 65
ET60-15 — 60 kVA — 102 — 87
ET60-20 — 60 kVA — 109 — 87
ET90-15 — 90 kVA — 153 — 130
ET90-20 — 90 kVA — 162 — 130
ET120-15 — 120 kVA — 204 — 173


Tabla de variantes — Aquarius ±30%/±25%
Tipo — Potencia nominal — Corriente de entrada máxima — Corriente de salida nominal
ET10-30 — 10 kVA — 20 — 14
ET15-25 — 15 kVA — 29 — 22
ET15-30 — 15 kVA — 31 — 22
ET20-25 — 20 kVA — 39 — 29
ET20-30 — 20 kVA — 41 — 29
ET30-25 — 30 kVA — 57 — 43
ET30-30 — 30 kVA — 61 — 43
ET45-25 — 45 kVA — 86 — 65
ET45-30 — 45 kVA — 93 — 65
ET60-25 — 60 kVA — 116 — 87


Características / especificaciones técnicas

• Frecuencia: 50Hz ±5% o 60Hz ±5%
• Regulación de la tensión: Control IGBT
• Ajuste parámetros: Control independiente por fases
• Tensiones objetivo: 220-230-240V (L-N) / 380-400-415V (L-L)
• Precisión de la salida: ±0.5%
• Variación de carga admisible: Hasta 100%
• Desequilibrio admisible [%]: 100
• Refrigeración: Ventilación forzada
• Rango temperatura ambiente: -25/+45°C
• Temperatura de almacenamiento: -25/+60°C
• Humedad relativa máxima: <95% (sin condensación)
• Sobrecarga admisible: 150% durante 2 s
• Protecciones: Supresores de picos clase II, Filtros EMI/RFI, By-pass automático
