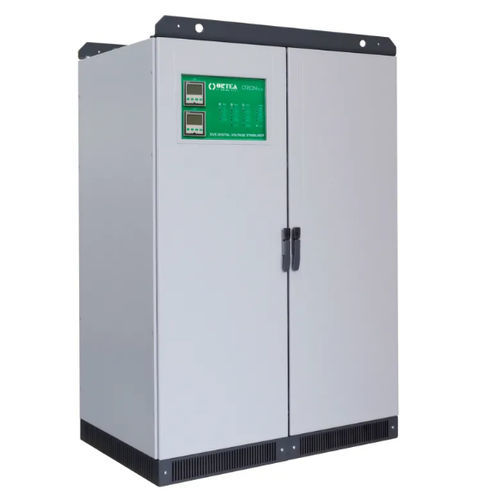

Estabilizador de tensión AC Orion plus

trifásicoautomático con servomotor

Presentación
Estabilizador de tensión electromecánico para aplicaciones industriales, disponible en potencias desde 30 kVA hasta 2000 kVA. Diseñado para sistemas trifásicos con ventanas de tensión objetivo seleccionables.

Especificaciones técnicas

• Tecnología: estabilizador de tensión electromecánico
• Frecuencia: 50Hz ±5% o 60Hz ±5%
• Control independiente por fases
• Rangos de tensión seleccionables: 210–255V (L‑N) / 360–440V (L‑L)
• Precisión de la tensión de salida: ±0,5%
• Variación de carga admisible: hasta el 100%
• Sobrecarga admisible: 200% durante 2 minutos
• Tolerancia al desequilibrio de carga: hasta el 100%
• Refrigeración: ventilación natural (asistida por ventiladores por encima de 35°C)
• Temperatura de trabajo: -25°C a +45°C (almacenamiento hasta +60°C)
• Humedad relativa máxima: <95% sin condensación
• Distorsión armónica: no introducida

Variantes — Orion plus ±10% (tabla)
Tipo | Potencia nominal (kVA) | Corriente de entrada máxima (A) | Corriente de salida nominal (A)
125-10 | 125 | 200 | 180
160-10 | 160 | 257 | 231
200-10 | 200 | 321 | 289
250-10 | 250 | 401 | 361
320-10 | 320 | 513 | 462
400-10 | 400 | 642 | 577
500-10 | 500 | 802 | 722
630-10 | 630 | 1010 | 909
800-10 | 800 | 1283 | 1155
1000-10 | 1000 | 1604 | 1443
1250-10 | 1250 | 2005 | 1804
1600-10 | 1600 | 2566 | 2309
2000-10 | 2000 | 3208 | 2887

Notas sobre la familia de productos y variantes
La gama Orion plus está disponible en múltiples ventanas de tensión objetivo y rangos de compensación (ejemplos: ±10%, ±15%/±20%, ±25%/±30%, +15%/-35%, +15%/-45%), con múltiples variantes de tipo para cada rango definidas por Tipo, Potencia nominal, Corriente de entrada máxima y Corriente de salida nominal.

Instrumentación, instalación y protecciones

• Instrumentación: multímetro digital en entrada y en salida
• Protección contra sobretensiones: supresores de picos clase II en salida
• Comportamiento ante blackout: retorno óptimo de la tensión mediante supercondensadores
• Instalación: interior

Color
RAL 7035

Observaciones
Producto disponible en numerosas gamas de ajuste y potencias (de 30 kVA hasta 2000 kVA según la variante).
