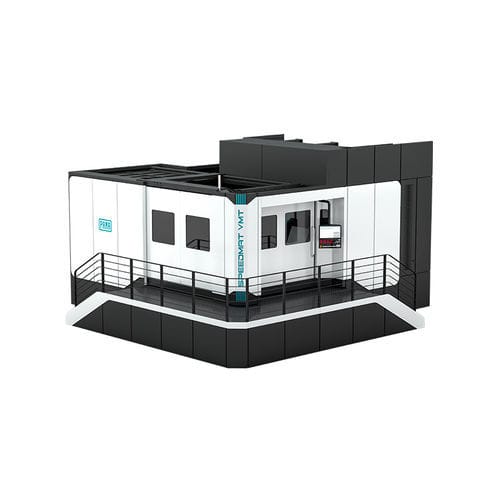

Centro de mecanizado 5 ejes SPEEDMAT VM series

verticalcon mesa móvilde pórtico

Resumen del producto
Los centros de mecanizado por pórtico PAMA SPEEDMAT VM combinan alta dinámica y rigidez con elevada precisión de pieza para aplicaciones exigentes en componentes pequeños y medianos. Estructura de pórtico fijo, travesaño móvil y mesa móvil. Disponible en versión fresado (SPEEDMAT VM) y versión multitarea fresado/torno (SPEEDMAT VMT).

Diseño y configuración
Las estructuras se diseñan mediante análisis por elementos finitos para optimizar masas, aumentar la rigidez estática y dinámica y mejorar la simetría térmica.

• Soluciones de cabezal disponibles: cabezal HVA con eje continuo inclinado 45°
• Cabezal con eje de inclinación continuo

Ambos cabezales se ofrecen con husillos electrónicos en versiones de alta velocidad y alto par.

Opciones de mesa y husillo
Versiones de mesa: TR (fresado) para VM y TRT (fresado y torneado) para VMT. El concepto de soporte de mesa patentado por PAMA combina rodamientos rodantes con soporte hidrostático para aumentar la capacidad de carga y la precisión.

Automatización, accesorios y software
Opciones: cabezales de accesorios CNC dedicados, sistemas de mesa-palets, cambiadores automáticos de herramientas y de cabezales. Control CNC configurable con Siemens o Heidenhain. Sensores integrados gestionados por el software PAMA permiten ciclos desatendidos, supervisión de proceso y optimización energética.

Información técnica (resumen)
Diámetros máximos de pieza disponibles: 1500 mm, 2000 mm y 3000 mm.

Mesas
VM (área de trabajo y mesa)
Recorrido X (Mesa): 1700 - 2700 mm
Recorrido Y (Cabezal): 1500 - 2700 mm
Recorrido Z (Travesaño): 1300 - 1700 mm
Diámetro de giro: 1500 - 3000 mm
Tamaño mesa / palet (VM): 1000 x 1000 - 2000 x 2000 mm
Capacidad de carga (VM): hasta 12.000 kg

VMT (área de trabajo y mesa)
Recorrido X (Mesa): 1700 - 2700 mm
Recorrido Y (Cabezal): 1500 - 2700 mm
Recorrido Z (Travesaño): 1300 - 1700 mm
Diámetro de giro: 1500 - 3000 mm
Tamaño mesa / palet (VMT): Ø1250 - Ø2200 mm
Capacidad de carga (VMT): hasta 8.000 kg
Velocidad de giro (VMT): hasta 350 rpm

Husillo y bancada (resumen)
Transmisión husillo: Direct Drive
Potencia husillo (S6-40%): 84 / 85 kW (dos configuraciones)
Par husillo (S6-40%): 901 / 450 Nm (dos configuraciones)
Velocidad husillo: 8.000 / 12.500 rpm (opciones alta velocidad / alto par)

Accionamientos de ejes y dinámica
Velocidad rápida ejes X,Y,Z: hasta 50.000 mm/min
Velocidad rápida eje B: hasta 10 rpm
Aceleración ejes X,Y,Z: 3 m/s²

Pares típicos bancada A / HVA
SPEEDMAT VM (bancada A / HVA): par de contorno eje A 4000 Nm; par de apriete eje A 8000 Nm
SPEEDMAT VMT (bancada A / HVA): par de contorno eje A 5000 Nm; par de apriete eje A 10000 Nm

Especificaciones técnicas

• Familia de producto: SPEEDMAT VM (también disponible como multitarea SPEEDMAT VMT)
• Estructura: pórtico fijo con travesaño móvil y mesa móvil
• Diámetros de pieza disponibles: 1500 mm, 2000 mm, 3000 mm
• Recorrido X (mesa): 1700 - 2700 mm
• Recorrido Y (cabezal): 1500 - 2700 mm
• Recorrido Z (travesaño): 1300 - 1700 mm
• Tamaño mesa / palet (VM): 1000 x 1000 - 2000 x 2000 mm
• Tamaño mesa / palet (VMT): Ø1250 - Ø2200 mm
• Capacidad de carga: hasta 12.000 kg (VM), hasta 8.000 kg (VMT)
• Velocidad de giro (VMT): hasta 350 rpm
• Transmisión husillo: Direct Drive
• Potencia husillo (S6-40%): 84 / 85 kW
• Par husillo (S6-40%): 901 / 450 Nm
• Velocidad husillo: 8.000 / 12.500 rpm
• Par contorno eje A: 4000 Nm (VM) / 5000 Nm (VMT)
• Par apriete eje A: 8000 Nm (VM) / 10000 Nm (VMT)
• Velocidad rápida ejes X,Y,Z: hasta 50.000 mm/min
• Aceleración ejes X,Y,Z: 3 m/s²
• Velocidad rápida eje B: hasta 10 rpm
• Versiones de mesa: TR (fresado), TRT (fresado + torneado)
• Cabezales disponibles: HVA (eje continuo 45°) y cabezal A (eje de inclinación continuo)
• CNC: opciones Siemens o Heidenhain
• Concepto de soporte de mesa patentado: combina rodamientos rodantes con soporte hidrostático
