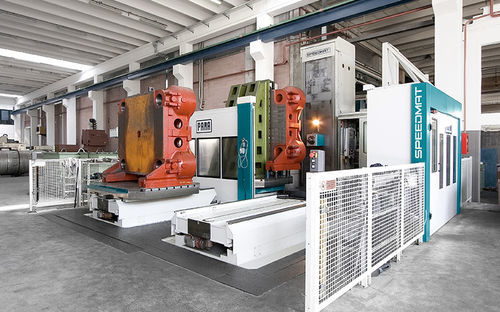

Centro de mandrinado-fresado CNC SPEEDMAT series

de columna móvilmultiejepara piezas de gran tamaño

Descripción general
Los centros de mandrinado y fresado PAMA SPEEDMAT combinan amortiguación y alta rigidez con precisión para mecanizados pesados. Presentan una estructura tipo T con columna móvil y mesa desplazable; la columna es térmicamente simétrica con una cabezal central para máxima precisión geométrica. Disponibles en versiones de fresado o multitarea (fresado y torneado).

Opciones de cabezal

• W headstock: barra de mandrinado con transmisión mecánica (2 velocidades)
• WD headstock: barra de mandrinado con transmisión Direct Drive
• MD headstock: husillo motor con transmisión Direct Drive

Diseño y características
Las estructuras se diseñan mediante análisis por elementos finitos para optimizar la distribución de masa, la rigidez estática y dinámica y la simetría térmica. Los husillos de mandrinado W y WD incluyen un sistema de feedback para compensar las dilataciones térmicas (patente PAMA). Las mesas de fresado utilizan ejes giratorios hidrostáticos para garantizar rigidez y amortiguación. Para multitarea, las mesas hidrostáticas TRT ofrecen alto rendimiento de torneado. La versatilidad aumenta con cabezales de accesorios CNC, mesas paletizadas, cambiadores automáticos de herramientas y cabezales. Controles CNC disponibles: Siemens, Heidenhain, Fanuc.

Tablas técnicas (resumen)
Rango de diámetros máximos de pieza: 2200 mm hasta 5000 mm

ÁREA DE TRABAJO
Recorrido X (Mesa): 2200 - 5000 mm
Recorrido Y (Cabezal): 1750 - 3750 mm
Recorrido Z (Columna): 1500 - 4000 mm
Diámetro máximo: 2200 - 5000 mm

MESAS DE FRESADO
Tamaño mesa o palet: 1250x1250 - 3000x3000 mm
Capacidad de carga: hasta 50000 kg
Avance rápido eje B: hasta 6 rpm

MESAS DE TORNEADO
Tamaño mesa o palet: Ø1250 - Ø3500 mm
Capacidad de carga: hasta 32000 kg
Velocidad de giro: hasta 300 rpm

W HEADSTOCK (barra de mandrinado con cambio de rango)
Diámetro husillo de mandrinado: 130 - 160 mm
Eje W (husillo de mandrinado): 800 mm
Transmisión husillo: 2 rangos
Potencia husillo (S1): 41 - 82 kW
Par husillo (S1): 1389 - 3451 Nm
Velocidad husillo: 3000 - 4000 rpm

WD HEADSTOCK (barra de mandrinado Direct Drive)
Diámetro husillo de mandrinado: 120 - 160 mm
Eje W (husillo de mandrinado): 600 - 800 mm
Transmisión husillo: Direct Drive
Potencia husillo (S1): 66 - 82 kW
Par husillo (S1): 1175 - 2494 Nm
Velocidad husillo: 4000 - 5000 rpm

MD HEADSTOCK (husillo Direct Drive)
Transmisión husillo: Direct Drive
Potencia husillo (S1): 66 - 90 kW
Par husillo (S1): 822 - 2494 Nm
Velocidad husillo: 4000 - 6000 rpm

CARACTERÍSTICAS EJES LINEALES
Avances rápidos ejes X, Y, Z: hasta 50000 mm/min

Modelos / Tamaños
Tamaños de modelos disponibles indicados: 3000 - 3800 - 4600 - 5000

Especificaciones técnicas

• Rango de diámetros máximos de pieza: 2200 mm – 5000 mm
• Recorrido X (Mesa): 2200 – 5000 mm
• Recorrido Y (Cabezal): 1750 – 3750 mm
• Recorrido Z (Columna): 1500 – 4000 mm
• Diámetro máximo: 2200 – 5000 mm
• Tamaños mesas de fresado: 1250x1250 – 3000x3000 mm
• Capacidad mesas de fresado: hasta 50000 kg
• Avance rápido eje B: hasta 6 rpm
• Tamaños mesas de torneado: Ø1250 – Ø3500 mm
• Capacidad mesas de torneado: hasta 32000 kg
• Velocidad de torneado: hasta 300 rpm
• W headstock: diámetro husillo de mandrinado 130–160 mm; eje W 800 mm; transmisión 2 rangos; potencia 41–82 kW; par 1389–3451 Nm; velocidad 3000–4000 rpm
• WD headstock: diámetro husillo de mandrinado 120–160 mm; eje W 600–800 mm; Direct Drive; potencia 66–82 kW; par 1175–2494 Nm; velocidad 4000–5000 rpm
• MD headstock: Direct Drive; potencia 66–90 kW; par 822–2494 Nm; velocidad 4000–6000 rpm
• Avances rápidos ejes lineales: hasta 50000 mm/min
