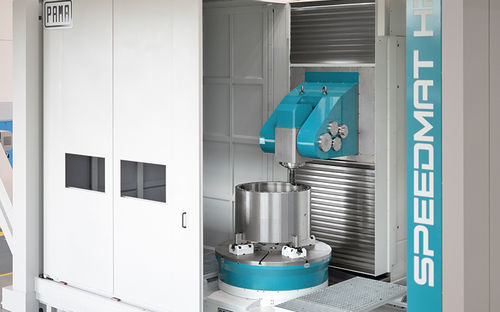

Centro de mecanizado 5 ejes SPEEDMAT HPcon husillo rotativode columna móvilcon mesa móvil
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- con husillo rotativo
- Estructura
- de columna móvil, con mesa móvil
- Otra función
- de fresado, de torneado
- Aplicaciones
- para trabajos pesados, para piezas de gran tamaño, para cargas pesadas
- Otras características
- de alta eficacia, de gran rigidez, con cambiador automático de herramienta, con cambiador de paletas, hidrostático, medias, con traslación y rotación del perfil
- Carrera X
Máx.: 4.600 mm
(181,1 in)Mín.: 2.200 mm
(86,61 in)- Carrera Y
Máx.: 3.500 mm
(137,8 in)Mín.: 1.700 mm
(66,93 in)- Carrera Z
Máx.: 3.200 mm
(125,98 in)Mín.: 2.000 mm
(78,74 in)- Velocidad de rotación
8.000 rpm, 12.500 rpm
(50.265 rad.min-1, 78.540 rad.min-1)- Potencia
55 kW, 66 kW, 74 kW, 105 kW
(74,78 hp, 89,73 hp, 100,61 hp, 142,76 hp)- Velocidad de avance del eje X
Máx.: 833,33 mm/s
Mín.: 0 mm/s
- Velocidad de avance del eje Y
Máx.: 833,33 mm/s
Mín.: 0 mm/s
- Velocidad de avance del eje Z
Máx.: 0,83 m/s
(2,72 ft/s)Mín.: 0 m/s
(0 ft/s)- Carga máxima de la mesa
Máx.: 35.000 kg
(77.162 lb)Mín.: 0 kg
(0 lb)
Descripción
Resumen
Los centros de mecanizado PAMA SPEEDMAT HP combinan amortiguación, alta dinámica y rigidez para conseguir un mecanizado preciso de piezas de tamaño pequeño y mediano. Están disponibles en versión fresado (HP) y multitarea fresado/torneado (HPT) para aplicaciones industriales exigentes con grandes diámetros y altas cargas.
Estructura y versiones
La máquina presenta una estructura en T con columna móvil y mesa desplazable. La columna térmicamente simétrica y el cabezal central garantizan precisión repetible. Familias: SPEEDMAT HP (fresado) y SPEEDMAT HPT (fresado + torneado).
Cabezales disponibles
Diseño y opciones
Las estructuras se han diseñado mediante análisis por elementos finitos para optimizar masas y garantizar alta rigidez estática y dinámica además de simetría térmica. Las mesas de fresado incorporan ejes rotativos hidrostáticos para máxima rigidez y amortiguación. Las mesas híbridas TRT patentadas por PAMA combinan rodamientos y apoyo hidrostático para demandas multitarea. Opciones: cabezales CNC, sistemas de paletización, cambiadores automáticos de herramienta y cabezal. Controles CNC: Siemens, Heidenhain, Fanuc.
Información técnica — gama SPEEDMAT HP
La gama SPEEDMAT HP cubre diámetros máximos de pieza desde 2200 mm hasta 4600 mm.
Modelos HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
ÁREA DE TRABAJO
Recorrido eje X (Mesa): 2200 - 4600 mm
Recorrido eje Y (Cabezal): 1700 - 3500 mm
Recorrido eje Z (Columna): 2000 - 3200 mm
Diámetro máximo: 2200 - 4600 mm
MESAS DE FRESADO
Tamaño mesa/palet: 1000x1000 - 2000x2500 mm
Capacidad de carga: hasta 35000 kg
Avance rápido eje B: hasta 10 rpm
CABEZAL HVA (HP)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 74 kW
Par husillo (S1): 609 / 286 Nm
Velocidad husillo: 8000 / 12500 rpm
Par de contorneado eje A: 4000 Nm
Par de bloqueo eje A: 8000 Nm
CABEZA AHD (HP)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 55 / 66 / 105 kW
Par husillo (S1): 750 / 320 / 1035 Nm
Velocidad husillo: 6000 / 12000 / 6000 rpm
Par de contorneado eje A: 8000 Nm
Par de bloqueo eje A: 12000 Nm
CARACTERÍSTICAS DE LOS EJES LINEALES (HP)
Velocidad rápida ejes X, Y, Z: hasta 50000 mm/min
Información técnica — gama SPEEDMAT HPT
Modelos HPT
HPT1 - HPT2 - HPT3 - HPT5
ÁREA DE TRABAJO (HPT)
Recorrido eje X (Mesa): 2200 - 3800 mm
Recorrido eje Y (Cabezal): 1700 - 3000 mm
Recorrido eje Z (Columna): 2000 - 3200 mm
Diámetro máximo: 2200 - 3800 mm
MESAS DE TORNEADO (HPT)
Tamaño mesa/palet: Ø1250 - Ø2500
Capacidad de carga: hasta 15000 kg
Velocidad de giro: hasta 350 rpm
CABEZA HVA (HPT)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 74 kW
Par husillo (S1): 609 / 286 Nm
Velocidad husillo: 8000 / 12500 rpm
Par de contorneado eje A: 4000 Nm
Par de bloqueo eje A: 8000 Nm
CABEZA AHD (HPT)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 55 / 66 / 105 kW
Par husillo (S1): 730 / 320 / 1035 Nm
Velocidad husillo: 6000 / 12000 / 6000 rpm
Par de contorneado eje A: 8000 Nm
Par de bloqueo eje A: 12000 Nm
CARACTERÍSTICAS DE LOS EJES LINEALES (HPT)
Velocidad rápida ejes X, Y, Z: hasta 50000 mm/min
Especificaciones técnicas
Los centros de mecanizado PAMA SPEEDMAT HP combinan amortiguación, alta dinámica y rigidez para conseguir un mecanizado preciso de piezas de tamaño pequeño y mediano. Están disponibles en versión fresado (HP) y multitarea fresado/torneado (HPT) para aplicaciones industriales exigentes con grandes diámetros y altas cargas.
Estructura y versiones
La máquina presenta una estructura en T con columna móvil y mesa desplazable. La columna térmicamente simétrica y el cabezal central garantizan precisión repetible. Familias: SPEEDMAT HP (fresado) y SPEEDMAT HPT (fresado + torneado).
Cabezales disponibles
- Cabezal HVA con eje continuo inclinado 45°
- Cabezal AHD con eje basculante continuo
Diseño y opciones
Las estructuras se han diseñado mediante análisis por elementos finitos para optimizar masas y garantizar alta rigidez estática y dinámica además de simetría térmica. Las mesas de fresado incorporan ejes rotativos hidrostáticos para máxima rigidez y amortiguación. Las mesas híbridas TRT patentadas por PAMA combinan rodamientos y apoyo hidrostático para demandas multitarea. Opciones: cabezales CNC, sistemas de paletización, cambiadores automáticos de herramienta y cabezal. Controles CNC: Siemens, Heidenhain, Fanuc.
Información técnica — gama SPEEDMAT HP
La gama SPEEDMAT HP cubre diámetros máximos de pieza desde 2200 mm hasta 4600 mm.
Modelos HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
ÁREA DE TRABAJO
Recorrido eje X (Mesa): 2200 - 4600 mm
Recorrido eje Y (Cabezal): 1700 - 3500 mm
Recorrido eje Z (Columna): 2000 - 3200 mm
Diámetro máximo: 2200 - 4600 mm
MESAS DE FRESADO
Tamaño mesa/palet: 1000x1000 - 2000x2500 mm
Capacidad de carga: hasta 35000 kg
Avance rápido eje B: hasta 10 rpm
CABEZAL HVA (HP)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 74 kW
Par husillo (S1): 609 / 286 Nm
Velocidad husillo: 8000 / 12500 rpm
Par de contorneado eje A: 4000 Nm
Par de bloqueo eje A: 8000 Nm
CABEZA AHD (HP)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 55 / 66 / 105 kW
Par husillo (S1): 750 / 320 / 1035 Nm
Velocidad husillo: 6000 / 12000 / 6000 rpm
Par de contorneado eje A: 8000 Nm
Par de bloqueo eje A: 12000 Nm
CARACTERÍSTICAS DE LOS EJES LINEALES (HP)
Velocidad rápida ejes X, Y, Z: hasta 50000 mm/min
Información técnica — gama SPEEDMAT HPT
Modelos HPT
HPT1 - HPT2 - HPT3 - HPT5
ÁREA DE TRABAJO (HPT)
Recorrido eje X (Mesa): 2200 - 3800 mm
Recorrido eje Y (Cabezal): 1700 - 3000 mm
Recorrido eje Z (Columna): 2000 - 3200 mm
Diámetro máximo: 2200 - 3800 mm
MESAS DE TORNEADO (HPT)
Tamaño mesa/palet: Ø1250 - Ø2500
Capacidad de carga: hasta 15000 kg
Velocidad de giro: hasta 350 rpm
CABEZA HVA (HPT)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 74 kW
Par husillo (S1): 609 / 286 Nm
Velocidad husillo: 8000 / 12500 rpm
Par de contorneado eje A: 4000 Nm
Par de bloqueo eje A: 8000 Nm
CABEZA AHD (HPT)
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 55 / 66 / 105 kW
Par husillo (S1): 730 / 320 / 1035 Nm
Velocidad husillo: 6000 / 12000 / 6000 rpm
Par de contorneado eje A: 8000 Nm
Par de bloqueo eje A: 12000 Nm
CARACTERÍSTICAS DE LOS EJES LINEALES (HPT)
Velocidad rápida ejes X, Y, Z: hasta 50000 mm/min
Especificaciones técnicas
- Producto: centros de mecanizado 5 ejes — variantes fresado y multitarea fresado/torneado
- Estructura: tipo T con columna móvil y mesa desplazable; columna térmicamente simétrica
- Diámetros pieza (HP): 2200 - 4600 mm
- Diámetros pieza (HPT): 2200 - 3800 mm
- Tamaños mesa/palet (HP): 1000x1000 - 2000x2500 mm
- Tamaños mesa/palet (HPT torneado): Ø1250 - Ø2500
- Capacidad de carga (mesas fresado HP): hasta 35000 kg
- Capacidad de carga (mesas torneado HPT): hasta 15000 kg
- Potencia husillo (ejemplos): HVA 74 kW; AHD 55/66/105 kW
- Velocidades husillo (ejemplos): 6000 / 8000 / 12000 / 12500 rpm (según cabezal y configuración)
- Par de contorneado eje A: hasta 8000 Nm (típico)
- Par de bloqueo eje A: hasta 12000 Nm (AHD)
- Velocidad rápida ejes lineales: hasta 50000 mm/min
- Controles CNC disponibles: Siemens, Heidenhain, Fanuc
