Centro de mandrinado-fresado CNC SPEEDMAT RAM series

verticalT columnade columna móvil

Visión general

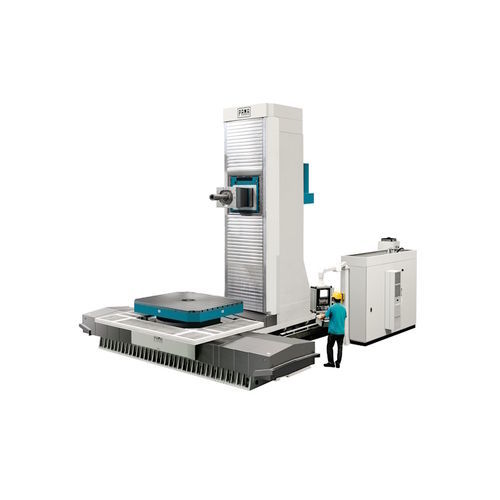

Los centros de mandrinado y fresado PAMA Speedmat RAM combinan elevada rigidez estática y dinámica con guiado hidrostático y diseño de simetría térmica, pensados para el mecanizado de componentes de tamaño pequeño y medio. La estructura tipo T integra una columna móvil y una mesa desplazable; disponibles en versiones de fresado y multitarea (fresado-torneado).

Diseño y características clave
La estructura fue optimizada mediante análisis por elementos finitos para equilibrar la distribución de masas, la rigidez y el comportamiento térmico. El ram se guía hidrostáticamente dentro del cabezal e incluye un sistema de retroalimentación en tiempo real para compensar la dilatación térmica. Los ejes giratorios hidrostáticos y las mesas garantizan amortiguación y rigidez en origen, asegurando precisión durante cortes intensivos y ciclos largos.

Opciones de cabezal y accesorios

• Cabezal-ram W: barra de mandrinado con transmisión mecánica
• Cabezal-ram WD: barra de mandrinado con transmisión Direct Drive
• Cabezal-ram MD: driver con transmisión Direct Drive

Opciones adicionales y software
Configurables con cabezales de sujeción CNC, sistemas de paletizado/mesa, cambiadores automáticos de herramientas y cabezales. Controles CNC disponibles: Siemens, Heidenhain, Fanuc.

Información técnica (resumen)
La gama PAMA Speedmat RAM cubre diámetros máximos de pieza de 2200 a 5000 mm. Datos técnicos clave: recorridos de ejes, tamaños y cargas de mesas, opciones de cabezal/broca y velocidades rápidas de los ejes lineales.

Tablas (valores y rangos)
ÁREA DE TRABAJO
Recorrido eje X (mesa): 2200 - 5000 mm
Recorrido eje Y (cabezal): 1750 - 4000 mm
Recorrido eje V (columna): 1500 - 4000 mm
Recorrido eje Z (ram): 1200 / 1600 mm
Diámetro de paso: 2200 - 5000 mm

MESAS DE FRESADO
Tamaño mesa o palet: 1250x1250 - 3000x3000 mm
Capacidad de carga: hasta 50000 kg
Avance rápido eje B: hasta 6 rpm

MESAS DE TORNEADO
Tamaño mesa o palet: Ø1250 - Ø3500 mm
Capacidad de carga: hasta 32000 kg
Velocidad de giro: hasta 300 rpm

CABE- RAM W (barra de mandrinado con cambio de rango)
Sección del ram: 430x430 mm
Diámetro husillo de mandrinado: 130 - 160 mm
Eje W (husillo de mandrinado): 800 mm
Transmisión husillo: 2 rangos
Potencia husillo (S1): 41 - 82 kW
Par husillo (S1): 1389 - 3451 Nm
Velocidad husillo: 3000 - 4000 rpm

CABE- RAM WD (barra de mandrinado Direct Drive)
Sección del ram: 430x430 mm
Diámetro husillo de mandrinado: 120 mm
Eje W (husillo de mandrinado): 600 mm
Transmisión husillo: Direct Drive
Potencia husillo (S1): 66 kW
Par husillo (S1): 1175 Nm
Velocidad husillo: 5000 rpm

CABE- RAM MD (driver Direct Drive)
Sección del ram: 430x430 mm
Transmisión husillo: Direct Drive
Potencia husillo (S1): 66 - 90 kW
Par husillo (S1): 822 - 1175 Nm
Velocidad husillo: 6000 rpm

CARACTERÍSTICAS DE LOS EJES LINEALES
Avance rápido ejes X, Y, V, Z: hasta 40000 mm/min

Características técnicas

• Familia de modelos: SPEEDMAT RAM
• Estructura máquina: tipo T con columna móvil y mesa desplazable
• Diámetro máximo pieza: 2200 - 5000 mm
• Recorrido eje X (mesa): 2200 - 5000 mm
• Recorrido eje Y (cabezal): 1750 - 4000 mm
• Recorrido eje V (columna): 1500 - 4000 mm
• Recorrido eje Z (ram): 1200 / 1600 mm
• Sección del ram: 430x430 mm
• Tamaños mesas de fresado: 1250x1250 - 3000x3000 mm
• Carga mesas de fresado: hasta 50000 kg
• Tamaños mesas de torneado: Ø1250 - Ø3500 mm
• Carga mesas de torneado: hasta 32000 kg
• Avance rápido eje B: hasta 6 rpm
• Avance rápido ejes lineales: hasta 40000 mm/min
• Opciones de cabezal: W, WD, MD (cambio de rango mecánico / Direct Drive / Direct Drive driver)
• Rango de potencia husillo: 41 - 90 kW según cabezal
• Rango de par husillo: 822 - 3451 Nm según cabezal
• Velocidades de husillo: hasta 6000 rpm según cabezal
• Guiado hidrostático y ejes rotativos hidrostáticos para amortiguación y rigidez
• Medidas de simetría térmica y compensación en tiempo real de la elongación del ram (patentadas)
• Opciones CNC: Siemens, Heidenhain, Fanuc
