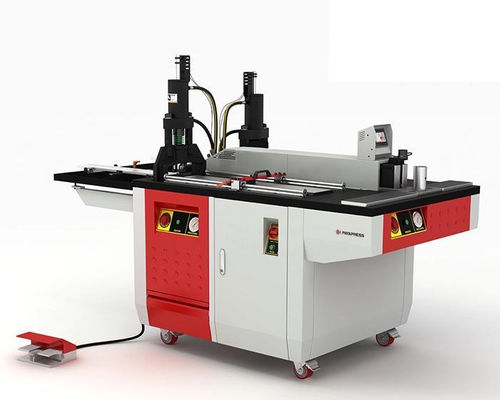

Centro de mecanizado electroducto de cobre de corte HBC-E

punzonadoplegadomóvil

Resumen
La serie PAYAPRESS HBC-E es una gama económica de máquinas para el procesamiento de barras colectoras, diseñada para el plegado, corte y punzonado precisos de barras de cobre y aluminio. Dirigida a la fabricación de cuadros eléctricos y a talleres industriales, la serie E ofrece una solución práctica y rentable para barras de hasta 120 × 12 mm. Hay dos tipos principales: modelos EA (tres grupos hidráulicos independientes para operación simultánea) y modelos EB (un único grupo para procesamiento secuencial uno a uno).

Cómo funciona
Modelos EA: tres grupos hidráulicos independientes permiten la operación concurrente de las estaciones de plegado, corte y punzonado, aumentando el rendimiento. Modelos EB: un solo grupo hidráulico acciona las estaciones de forma secuencial, ofreciendo una configuración de menor inversión adecuada para flujos de producción estándar. Ambos tipos incluyen control electrónico de plegado y puntero láser para alineación; moldes de plegado opcionales están disponibles.

Beneficios

• Menor coste de inversión en comparación con sistemas totalmente automatizados.
• Reducción de desperdicio de material mediante cortes, punzonados y plegados precisos — importante para cobre de alto valor.
• Mayor productividad del taller al combinar tres operaciones esenciales en una sola máquina.
• Mejor retorno de la inversión al aumentar la producción y reducir retrabajos.
• Calidad de trabajo consistente para conexiones eléctricas más limpias y montaje uniforme de paneles.
• Adecuada para fabricantes de cuadros eléctricos pequeños y medianos que desean ampliar capacidad gradualmente.
• Equilibrio comercial viable entre precio de máquina, rendimiento y capacidad de producción.

Comparación de producto: HBC-EB120 vs HBC-EA120-EH
Especificación | HBC-EB120 | HBC-EA120-EH
Funciones | Corte + Punzonado + Plegado | Corte + Punzonado + Plegado
Capacidad máx. | 120 × 12 mm | 120 × 12 mm
Diámetro máx. matriz / agujero | 20 mm | 20 mm
Radio máx. de plegado | 12 | 12
Material | Aluminio y cobre | Aluminio y cobre
Topes de posicionamiento | Práctico | Práctico
Voltaje nominal | 380 V AC | 380 V AC
Potencia total | 1.7 kW | 5 kW
Frecuencia | 50 Hz | 50 Hz
Presión de trabajo | 200 bar | 200 bar
Aceite hidráulico | 30 L | 70 L
Peso máquina | 650 kg | 700 kg
Operadores necesarios | 1–2 | 3
Tipo de montaje | Ruedas | Ruedas
Dimensiones (L × W × H) | 237 × 110 × 172 cm | 237 × 110 × 172 cm

Características / Especificaciones técnicas

• Serie de modelos: HBC-E (ej.: HBC-EA120EH, HBC-EB120EH)
• Capacidad máxima: 120 × 12 mm (cobre/aluminio)
• Funciones principales: plegado, corte, punzonado (combinadas en una sola máquina)
• EA vs EB: EA = tres grupos hidráulicos independientes (operación simultánea); EB = grupo único (operación secuencial)
• Control electrónico de plegado incluido
• Puntero láser para alineación de plegado (estándar)
• Moldes de plegado opcionales disponibles
• Voltaje nominal: 380 V trifásico
• Potencia total: HBC-EB120 = 1.7 kW; HBC-EA120-EH = 5 kW
• Presión de trabajo: 200 bar
• Capacidad de aceite hidráulico: 30 L (EB) / 70 L (EA)
• Diámetro máx. matriz / agujero: 20 mm
• Radio máx. de plegado: 12
• Materiales procesados: cobre y aluminio
• Tope de posicionamiento: tipo práctico (manual)
• Peso máquina: aprox. 650 kg (EB) / 700 kg (EA)
• Operadores necesarios: EB típicamente 1–2; EA hasta 3
• Montaje: ruedas para movilidad
• Dimensiones (L×W×H): 237 × 110 × 172 cm
