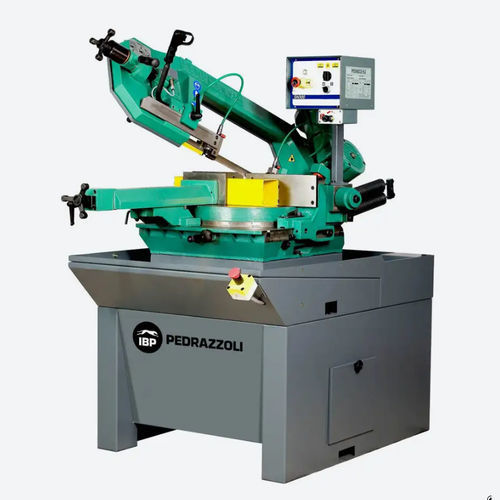

Sierra de cinta BROWN SN 300

verticalpara metalespara tuberías

Descripción del producto
La sierra de cinta manual IBP PEDRAZZOLI BROWN SN 300 incorpora los principales elementos en fundición y una estructura rígida que reduce resonancias y vibraciones durante el corte. El motor en posición vertical y la transmisión mediante reductor tornillo-corona en baño de aceite optimizan el espacio trasero y la fiabilidad del corte.

Características

• Dos velocidades, trifásica (400V – 50 Hz); otras tensiones disponibles bajo pedido.
• Motor en posición vertical para reducir dimensiones traseras; transmisión con reductor tornillo-corona en baño de aceite (relación 1:40).
• Gran disco de apoyo circular que proporciona amplia superficie de soporte; gira sobre una pista de bolas templadas para rotación suave y alta precisión de perpendicularidad.
• Posicionamiento del arco regulable mediante casquillo excéntrico para cortes a 90°; topes mecánicos a 45° derecha y 45–60° izquierda.
• Guías de la hoja con plaquitas widia y cojinetes sobre casquillos excéntricos para guía precisa.
• Mordaza manual regulable, posicionable a lo largo de toda la base; cierre rápido, volante de aproximación y cuña plana regulable.
• Hombros de mordaza retráctiles y regulables que permiten la máxima capacidad de corte (330 x 150 mm a 90°) y un alineado preciso.
• Dispositivo de tensión de la hoja que asegura tensión constante y uniforme.
• Sistema de lubrificación/refrigeración de la hoja con bomba eléctrica y dos grifos regulables en las guías.
• Cuadro de mandos con interruptor ON/OFF, selector de velocidad (2 velocidades), selector MANUAL/DINÁMICO (para versiones con dispositivo Newton) y paro de emergencia.
• Pulsador de arranque de la hoja con protección «operario presente» y conmutador de seguridad cubierto; mandos en baja tensión.
• Arco basculante montado sobre soporte con rodamientos cónicos para movimiento estable.

Ventajas

• Plaquitas widia ajustables para un guiado preciso de la hoja.
• Mordaza con aproximación rápida, posicionable a lo ancho de la base y con hombros regulables para un apriete fiable de perfiles y tubos.

Capacidad de corte
Tubos redondos:
45° izq.: 160 mm
0°: 220 mm
45° der.: 200 mm
60° der.: 130 mm

Perfiles cuadrados:
45° izq.: 120 mm
0°: 190 mm
45° der.: 150 mm
60° der.: 110 mm

Perfiles rectangulares:
45° izq.: 160 x 130 mm
0°: 330 x 150 mm
45° der.: 160 x 130 mm
60° der.: 110 x 110 mm

Accesorios bajo pedido

• Sistema de micro-nebulización.
• Kit de mordaza neumática rápida MRP.
• Indicador láser de corte.
• Variador mecánico de velocidad.
• Cintas transportadoras para carga y descarga.

Datos técnicos
Dimensiones (L x An x Al): 1400 x 1500 x 1800 mm (Fermobarra) | 870 x 1860 x 2100 mm (base)
Altura del plano de trabajo: 950 mm
Peso: 490 kg

Especificaciones técnicas

• Modelo: BROWN SN 300
• Marca: IBP PEDRAZZOLI
• Construcción: elementos principales en fundición
• Eléctrico: dos velocidades, trifásico (400V – 50 Hz); otras tensiones bajo pedido
• Transmisión: reductor tornillo-corona en baño de aceite (relación 1:40)
• Motor: montado en posición vertical
• Plato de soporte: disco circular sobre pista de bolas templadas
• Posicionamiento del arco: regulable para 90° con topes mecánicos
• Guiado de la hoja: plaquitas widia regulables con cojinetes sobre casquillos excéntricos
• Mordaza: manual regulable con aproximación rápida y cuña plana regulable
• Hombros de mordaza: retráctiles y regulables (máx. 330 x 150 mm a 90°)
• Tensión de la hoja: dispositivo para tensión constante
• Lubrorefrigeración: bomba eléctrica con dos grifos regulables
• Mandos: ON/OFF, selector de velocidad (2 velocidades), selector MANUAL/DINÁMICO, paro de emergencia, arranque «operario presente»
• Seguridad: conmutador protegido, mandos en baja tensión
• Arco: soporte con rodamientos cónicos
• Capacidades de corte y dimensiones: ver arriba
