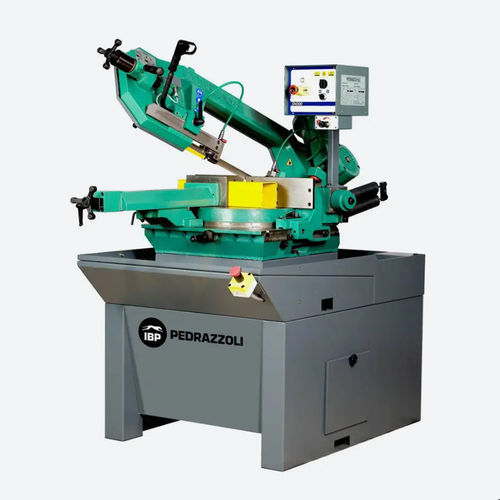

Sierra de cinta BROWN SN 420 NEWTON

verticalpara metalespara barras

Descripción del producto
La sierra de cinta manual BROWN SN 420 NEWTON IBP PEDRAZZOLI tiene los componentes principales de la máquina en fundición para reducir la resonancia y las vibraciones durante el corte. Transmisión de 2 velocidades, trifásica (400 V, 50 Hz); otras tensiones disponibles bajo pedido.

Ventajas

• Reductor de engranajes para entrega de par estable.
• Dispositivo Newton con modos seleccionables Manual (M) y Dinámico (D).
• Amplia mesa circular de apoyo que gira solidaria con el arco para un soporte óptimo de la pieza.

DESCRIPCIÓN DEL DISPOSITIVO NEWTON
M — Modo manual: Colocar el selector en M. Girar la rueda manual hasta que el índice marque 0 en la escala para tensar el muelle de equilibrado del arco. Fijar la pieza en el tornillo de banco. Pulsar el botón de inicio para efectuar el ciclo de corte manual: la bajada del arco se activa solo mientras se mantiene pulsado el botón. La presión de bajada del arco se regula mediante el regulador de caudal.

D — Modo dinámico: Colocar el selector en D. Girar la rueda manual hasta que el índice marque 40 en la escala para aflojar el muelle de equilibrado del arco. Ajustar el final de carrera al final del corte. Fijar la pieza en el tornillo, situar la hoja sobre la pieza y pulsar inicio: el arco descenderá por gravedad; la velocidad de descenso se regula con el regulador de caudal y el final de carrera detiene el movimiento de la hoja al terminar el corte.

Capacidad de corte
Tubos redondos: 45° izquierda: 170 mm; 0°: 280 mm; 45° derecha: 230 mm; 60° derecha: 150 mm
Secciones cuadradas: 45° izquierda: 150 mm; 0°: 270 mm; 45° derecha: 220 mm; 60° derecha: 150 mm
Secciones rectangulares: 45° izquierda: 240 x 90 mm; 0°: 420 x 190 mm; 45° derecha: 230 x 150 mm; 60° derecha: 140 x 220 mm

Accesorios a pedido

• Sistema de lubricación micromist.
• Kit de sujeción neumática rápida MRP.
• Indicador láser de corte.
• Variador mecánico de velocidad.
• Cintas transportadoras de carga y descarga.

Datos técnicos
Dimensiones (Largo x Ancho x Alto): 1400 x 1500 x 1800 mm (tope de barra); 870 x 1860 x 2100 mm (base)
Altura del plano de trabajo: 955 mm
Peso: 550 kg

Especificaciones técnicas

• Modelo: BROWN SN 420 NEWTON
• Construcción: componentes principales en fundición para reducción de resonancia y vibraciones
• Accionamiento: 2 velocidades, trifásico (400 V, 50 Hz); otras tensiones bajo pedido
• Dispositivo Newton con modos Manual (M) y Dinámico (D)
• Control de descenso del arco mediante regulador de caudal; en modo Dinámico el arco desciende por gravedad con parada por final de carrera
• Transmisión con reductor de engranajes
• Amplia mesa de trabajo circular solidaria con el arco
• Capacidades de corte: ver bloque Capacidad de corte (redondo, cuadrado, rectangular)
• Accesorios disponibles: micromist, kit de sujeción neumática, indicador láser, variador mecánico, cintas
• Dimensiones y peso: ver bloque Datos técnicos
