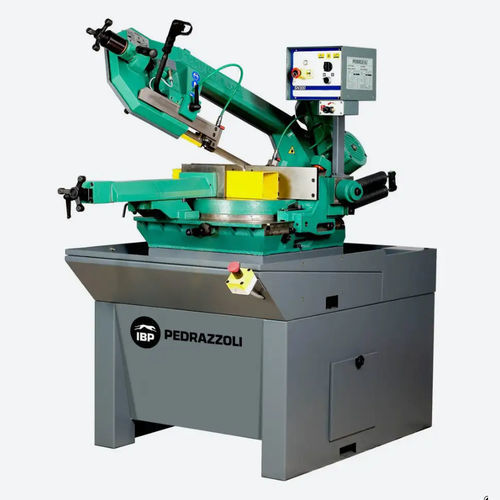

Sierra de cinta BROWN SN 300 NEWTON

horizontalpara metalespara tuberías

Descripción
La sierra de cinta manual BROWN SN 300 NEWTON IBP PEDRAZZOLI incorpora elementos estructurales en fundición y un diseño robusto que reduce resonancias y vibraciones durante el corte. Dos velocidades, alimentación trifásica (400 V – 50 Hz; otros voltajes bajo pedido).

Ventajas

• Reductor.
• Dispositivo de equilibrado NEWTON.
• Gran mesa circular que gira solidaria con el arco para un soporte óptimo de la pieza.

Capacidad de corte
Tubos redondos:
45° izquierda: 160 mm
0°: 220 mm
45° derecha: 200 mm
60° derecha: 130 mm

Secciones cuadradas:
45° izquierda: 120 mm
0°: 190 mm
45° derecha: 150 mm
60° derecha: 110 mm

Secciones rectangulares:
45° izquierda: 160 x 130 mm
0°: 330 x 150 mm
45° derecha: 160 x 130 mm
60° derecha: 110 x 110 mm

Accesorios bajo pedido

• Lubricación micromist.
• Kit de mordaza rápida neumática MRP.
• Indicador láser de corte.
• Variador mecánico de velocidad.
• Cintas transportadoras de carga y descarga.

DESCRIPCIÓN DEL DISPOSITIVO NEWTON
M – Modo manual: Colocar el selector en M y girar la manivela hasta que el índice coincida con 0 en la escala, apretando el muelle de equilibrado. Bloquear la pieza en el tornillo de banco. Pulsar inicio para realizar el ciclo de corte manual: el arco desciende únicamente mientras se mantiene pulsado el botón de arranque. Ajustar la presión de descenso del arco con el regulador de caudal.

D – Modo dinámico: Colocar el selector en D y girar la manivela hasta que el índice marque 40 en la escala, aflojando el muelle de equilibrado. Ajustar el final de carrera al final del corte. Bloquear la pieza, colocar la hoja sobre la pieza y pulsar inicio. El arco descenderá por gravedad; ajustar la presión con el regulador de caudal. Al finalizar el corte, el final de carrera detiene el movimiento. Elevar el arco y reemplazar la barra a cortar.

Datos técnicos
Dimensiones (L x An x Al): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Altura del plano de trabajo: 950 mm
Peso: 490 kg

Características / especificaciones técnicas

• Tipo de máquina: Sierra de cinta manual con dispositivo NEWTON
• Construcción: Elementos estructurales en fundición para reducir resonancias y vibraciones
• Velocidades: Dos velocidades, trifásica (400 V – 50 Hz); otros voltajes bajo pedido
• Mesa: Gran mesa circular que gira con el arco para el apoyo de la pieza
• Modos: Manual (M) y Dinámico (D) con ajuste de la presión de descenso del arco
• Capacidades de corte: Ver sección Capacidad de corte para tubos redondos, secciones cuadradas y rectangulares en los ángulos indicados
• Accesorios opcionales: Lubricación micromist, kit de mordaza rápida neumática, indicador láser, variador mecánico, cintas transportadoras
• Peso total: 490 kg
• Altura del plano de trabajo: 950 mm
