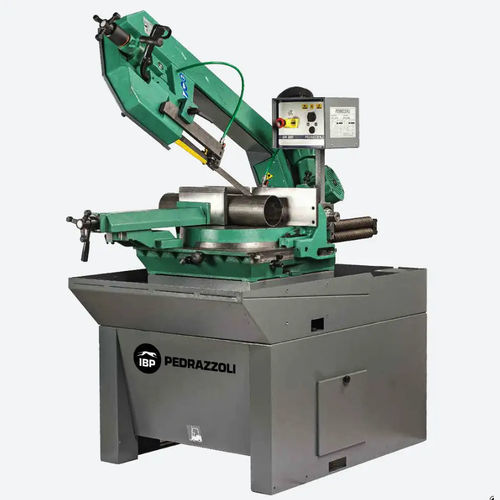

Sierra de cinta BROWN SN 420

verticalpara metalespara barras

Resumen del producto
La sierra de cinta manual BROWN SN 420 IBP PEDRAZZOLI tiene los componentes principales en fundición para reducir resonancias y vibraciones durante el corte. Está diseñada para el corte de metales, con posición de arco regulable y una amplia base circular que asegura precisión en la perpendicularidad.

CARACTERÍSTICAS

• Dos velocidades trifásicas (400 V – 50 Hz; otras tensiones a solicitud)
• Motor en posición vertical para reducir el tamaño posterior; transmisión mediante caja reductora por tornillo sin fin en baño de aceite (relación 1:40)
• Amplia base circular con amplia superficie de apoyo; gira sobre pista de bolas templadas para rotación suave y alta precisión de perpendicularidad
• Posición del arco ajustable con casquillo excéntrico para cortes a 90° y topes mecánicos a 45° derecha y 45°/60° izquierda
• Guías de sierra con plaquitas widia y soportes con rodamientos montados sobre casquillos excéntricos
• Mordaza manual regulable con cierre rápido, volante de cierre y lomo plano regulable; posicionable a lo largo de toda la base
• Hombros de mordaza retráctiles y regulables para alcanzar la capacidad máxima de corte (420 x 190 mm a 90°) y asegurar alineación precisa
• Dispositivo de tensado de la hoja para tensión uniforme y constante
• Sistema de lubricación/refrigeración de la hoja con bomba eléctrica y dos llaves regulables en las guías
• Panel de control en posición accesible con interruptor ON/OFF, selector de velocidad de corte (2 velocidades), selector MANUAL/DINÁMICO (para versión con dispositivo Newton) y pulsador de emergencia
• Arranque de hoja con protección "operario presente" y cubierta de seguridad; mando en baja tensión
• Arco articulado sobre soporte con rodamientos cónicos

Ventajas

• Guías con plaquitas Widia para guía duradera
• Mordaza con aproximación rápida, posicionable transversalmente a lo largo de la base; hombros regulables
• Cinta transportadora de carga y descarga (a petición)
• Display digital (a petición)

Capacidad de corte
Tubos redondos: 45° izquierda: 170 mm
0°: 280 mm
45° derecha: 230 mm
60° derecha: 150 mm

Secciones cuadradas: 45° izquierda: 150 mm
0°: 270 mm
45° derecha: 220 mm
60° derecha: 150 mm

Secciones rectangulares: 45° izquierda: 240 x 90 mm
0°: 420 x 190 mm
45° derecha: 230 x 150 mm
60° derecha: 140 x 220 mm

Accesorios a petición

• Lubricación micromist
• Kit de sujeción neumática rápida MRP
• Indicador láser de corte
• Variador mecánico de velocidad
• Cintas de carga y descarga

Datos técnicos
Dimensiones (Largo x Ancho x Alto): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Altura del plano de trabajo: 955 mm
Peso: 550 kg

Características / especificaciones técnicas

• Modelo: BROWN SN 420
• Construcción: componentes principales en fundición
• Velocidades: corte a 2 velocidades (eléctrico)
• Alimentación: trifásica (400 V – 50 Hz; otras tensiones a solicitud)
• Transmisión: caja reductora por tornillo sin fin en baño de aceite, relación 1:40
• Capacidad máxima de corte (a 90°): 420 x 190 mm
• Posición de arco ajustable: 90° mediante casquillo excéntrico; topes mecánicos a 45° y 60°
• Guía de hoja: plaquitas Widia con soportes de rodamiento
• Mordaza: mordaza manual ajustable con cierre rápido y posicionamiento longitudinal; hombros retráctiles/ajustables
• Tensión de hoja: dispositivo de tensado uniforme
• Refrigeración/lubricación: bomba eléctrica con dos llaves regulables
• Control: ON/OFF, selector de velocidad, selector MANUAL/DINÁMICO, parada de emergencia
• Seguridad: arranque de hoja con protección operario-presente y cubierta protectora; mandos en baja tensión
• Base: amplia base circular sobre pista de bolas templadas para precisión
• Peso y dimensiones según indicado arriba
