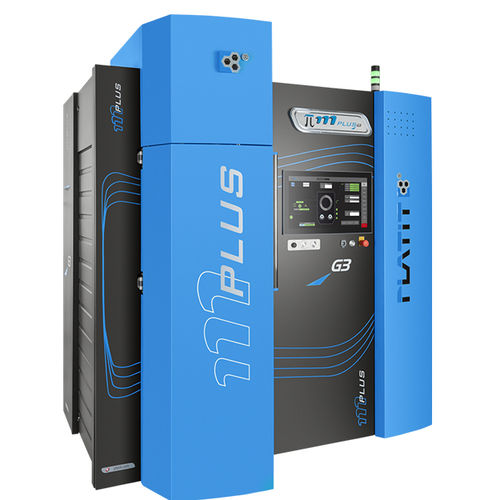

Unidad de velocidad inteligente Pi111
El Pi111 PLUS G3 es la 3ª generación de una unidad compacta de recubrimiento de PVD de PLATIT. Sus características principales son los tiempos de ciclo rápidos y la facilidad de uso a un precio favorable. Teniendo 2 cátodos rotatorios, la unidad deposita los recubrimientos de la firma PLATIT a un alto nivel de calidad. Es la opción ideal para los clientes que buscan entrar en el mundo de los recubrimientos.
Tecnologías aplicadas:
2 x LARC® PLUS (cátodo rotativo LAteral PLUS) para la deposición de ARC
Ventajas de LARC® PLUS en comparación con LARC®:
Mejor utilización del objetivo (hasta el 30 %)
Sistema de campo magnético mejorado, lo que aumenta la tasa de deposición
Intercambio rápido de cátodos
Tecnologías de grabado aplicadas:
LGD® (Lateral Glow Discharge)
Grabado en plasma con argón, descarga de brillo
Grabado de iones metálicos (Ti, Cr)
Tiempos de carga y de ciclo:
Volumen máximo de recubrimiento: ø 353 x H 498 [mm]
Máxima altura de la capa con un espesor definido de la capa: 414 mm
Carga máxima: 160 kg
4 - 5 lotes/día para*:
Herramientas de mango (2 μm): ø 10 x 70 [mm], 288 piezas, - 4,5 h
Inserciones (3 μm): ø/□ 20/14 x 6 [mm], 1680 pcs., - 5.5 h
Placas de cocción (4 μm): ø 80 x 180 [mm], 8 piezas, - 7.0 h
Placas de cocción (4 μm): ø 75 x 180 [mm], 20 piezas, - 7.0 h
* Tiempos de ciclo promedio para una mezcla típica de recubrimiento en un entorno de producción.
Sistemas modulares de carrusel: Carrusel de doble rotación o sistema de caja de cambios de triple rotación
Software:
Uso y mantenimiento sencillos
El SmartSoftware de PLATIT (sistema de PC y PLC)
Moderno sistema de control con pantalla táctil
Registro de datos y visualización en tiempo real de los parámetros y el flujo del proceso
Control de proceso manual y automático
Diagnóstico y mantenimiento a distancia
Dimensiones de la máquina:
Huella: A 2000 x P 1550 x H 2250 [mm]
---
