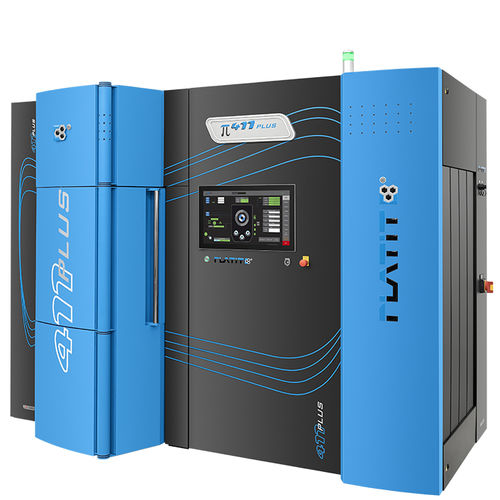

Máquina para estucado por pulverización catódica Pi411 PLUS

de alta eficaciamulticapas

Unidad ultra flexible Pi411 Debido a su diseño modular y a la gama de tecnologías disponibles, el Pi411 PLUS es la unidad de recubrimiento más flexible del mundo. Configuraciones ECO: Configuración básica con 3 x LARC® (cátodo rotativo LAteral) en el interior de la puerta para la deposición de ARC PECVD (DLC2): Para los recubrimientos de a-C:H:Si TURBO: ECO + CERC® (Cátodo Rotatorio Central) con tecnología ARC para aumentar la productividad y permitir revestimientos de alta complejidad OXI: Para los recubrimientos de óxido en una estructura de corindón SCIL® (SPUTTERED Coating Induced by Lateral Glow Discharge): SPUTTERING de alto rendimiento desde el cátodo central, por ejemplo para recubrimientos de ta-C El LACS® híbrido: Procesos simultáneos ARC y SPUTTER con LARC® en el interior de la puerta y un cátodo central SCIL® Tecnologías de grabado aplicadas: LGD® (Lateral Glow Discharge) Grabado en plasma con argón, descarga de brillo Grabado de iones metálicos (Ti, Cr) Tiempos de carga y de ciclo: Volumen máximo de recubrimiento: ø 540 x H 500 [mm] Máxima altura de la capa con un espesor definido de la capa: 414 mm Carga máxima: 200 kg Hasta 5 lotes/día para*: Herramientas de mango (2 μm): - - ø 10 x 70 [mm], - 504 piezas, - 4,5 h Inserciones (3 μm): - - - ø/□ 20/14 x 6 [mm], - 2940 piezas, 5,5 h Hobs (4 μm): - - - ø 80 x 180 [mm], - 28 pcs., - 7.0 h * Tiempos de ciclo promedio para una mezcla típica de recubrimiento en un entorno de producción. Sistemas de carrusel modular: de 1 a 14 ejes Software: Uso y mantenimiento sencillos El SmartSoftware de PLATIT (sistema de PC y PLC) Moderno sistema de control con pantalla táctil Registro de datos y visualización en tiempo real de los parámetros y el flujo del proceso Control de proceso manual y automático Diagnóstico y mantenimiento a distancia Dimensiones de la máquina: Huella: A 2950 x P 1900 x H 2400 [mm]
