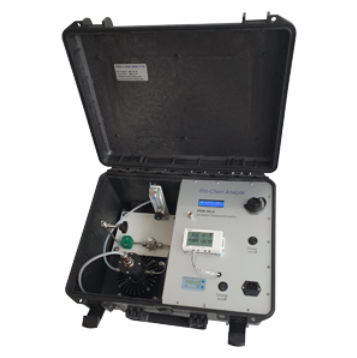

Dispositivo de medición de punto de rocío portátil DewTrans PDM-S2-S

IP54de espejo enfriadocon pantalla LCD

Descripción
Tecnología de espejo de punto de rocío probada en campo para la medición industrial de la humedad. El sensor de dos etapas es extraíble y puede sustituirse fácilmente sin alterar la electrónica. Cada equipo se entrega con certificado de calibración trazable a NIST.

Puntos destacados DewTrans

• Mediciones estables, precisas y repetibles trazables a NIST.
• Operación y configuración vía RS232; registrador de datos integrado opcional.
• Capacidad de enfriamiento del sensor hasta 65°C mediante Peltier de 2 etapas.
• Función de ajuste automático del espejo:
  • Corrección automática de la alineación del espejo.
  • Emparejamiento óptico automático con intervalo seleccionable.
  • Reduce errores de medida por contaminación.
• Dos alarmas configurables:
  • Umbrales programables por el usuario.
  • Pueden configurarse como alarma retenida o normal.
• Salidas serie y analógicas para integración en procesos.
• Comunicación RS232 compatible con programas terminal, impresoras o PC; programación por RS232.
• Dos salidas 4–20 mA escalables por el usuario:
  • 2 salidas de medida independientes.
  • Escalables a variables psicrométricas.
  • Configurables vía RS232.
• Entrada para sensor de presión para cálculos psicrométricos.
• Batería de ion‑litio recargable para mediciones autónomas en campo.
• Bomba de muestreo opcional.

Parámetros / Método / Rango
Parámetros: Humedad %, Temperatura °C, Punto de rocío °C
Método: Espejo de punto de rocío, Peltier de 2 etapas
Rango: -60°C a +60°C TP; -20°C a +40°C; 0% a 95% HR
ATEX: No
SIL: No
Precisión: ±0.2 °C
Resolución: 0.05 °C
Tiempo de respuesta T90: 1 °C/sec
Caudal: 1–5 l/min
Presión nominal: hasta 10 bar
Temperatura gas máx.: 100 °C
Salidas: 2×4–20 mA; RS232; Alarma; Registrador de datos
Alimentación: 24 V o batería
Pantalla: LCD 2 líneas TP/T
Clase de protección: IP54
Conexión: 6 mm
Dimensiones: 52 × 20 × 50 cm
Peso: 5 kg

Características estándar

• Tecnología de medida por espejo de punto de rocío
• Medida de punto de rocío, presión absoluta, PPMv y otras variables psicrométricas
• Medida primaria de punto de rocío para vapor de agua en gas
• Amplio rango de medida (−45 a 100 °C)
• Ajuste automático del espejo
• Calibración trazable a NIST
• Salidas analógicas y RS232
• Medición conmut able punto de rocío/ punto de escarcha

Áreas de aplicación

• Atmósferas de hornos
• Secadores de proceso
• Sala blanca
• Horn os de recocido
• Fabricantes de gas
• Cámaras climáticas
• Metrología
• Laboratorios de humedad

Especificaciones técnicas

• Modelo: DewTrans PDM-S2-S
• Parámetros: Humedad %, Temperatura °C, Punto de rocío °C
• Método: Espejo de punto de rocío, Peltier de 2 etapas
• Rango: -60°C a +60°C TP; -20°C a +40°C; 0% a 95% HR
• Precisión: ±0.2 °C
• Resolución: 0.05 °C
• Tiempo de respuesta T90: 1 °C/sec
• Caudal: 1–5 l/min
• Presión nominal: hasta 10 bar
• Temperatura gas máx.: 100 °C
• Salidas: 2×4–20 mA, RS232, Alarmas, Registrador de datos
• Alimentación: 24 V o batería
• Pantalla: LCD 2 líneas TP/T
• Clase de protección: IP54
• Conexión: 6 mm
• Dimensiones: 52 × 20 × 50 cm
• Peso: 5 kg
• Calibración: Espejo de punto de rocío, trazabilidad NIST
