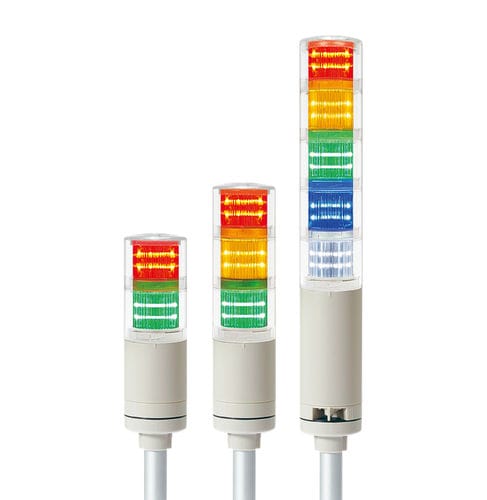

Columna de señalización LED QTC50L

de flash intermitentepermanentede 5 colores

Resumen del producto
Torre de señalización LED para montaje en poste Ø50 mm, diseñada para entornos industriales. Disponible en 1–5 módulos con modos fijo o fijo/intermitente. Versión QTCA con lente y cubierta integradas para un aspecto limpio. Zumbador integrado opcional (máx. 85 dB) y opciones de zumbador 2 tonos o de alta potencia.

Características clave

• Torre de señalización modular LED fija / intermitente
• Lente interior separada con filtro de color para señal clara
• Estructura tipo bloqueo que permite añadir módulos y reorganizar colores sin herramientas
• Tipo QTCA con lente y cubierta integradas para acabado estético
• Filtro translúcido que reduce el deslumbramiento cuando está apagada
• Variedad de soportes para montaje en poste
• Zumbador integrado opcional con volumen ajustable (máx. 85 dB a 1 m)
• Opciones de zumbador 2 tonos y de alto volumen (~100 dB)
• Compatible con entrada NPN/PNP; admite NPN colector abierto para conexión directa a PLC
• Frecuencia de destello: 60–80 destellos/min
• Temperatura de funcionamiento: -30°C a +50°C
• Grado de protección: IP65 (estándar), IP54 (tipo con zumbador)
• Pre‑cableado estándar; conector M12 opcional
• Modelo 24 VDC listado UL disponible
• Normas: CE, UL; conforme a RoHS

Especificaciones del producto (resumen)

• Modelos: QTC50L / QTC50L‑BZ / QTC50LF / QTC50LF‑BZ / QTCA50L / QTCA50L‑BZ / QTCA50LF / QTCA50LF‑BZ
• Módulos: 1 a 5
• Tensiones: DC12V / DC24V / AC110–220V (AC rango 100–240V)
• Certificados: CE, UL (UL listado para DC24V)
• Peso indicativo: 0,35 kg (1 módulo DC) / 0,45 kg (1 módulo AC) hasta 0,69–0,79 kg (5 módulos)
• Colores por módulo: R = Rojo, A = Ámbar, G = Verde, B = Azul, W = Blanco

Consumo eléctrico (por 1 módulo)

• Corriente fuente de luz: DC12V = 90 mA | DC24V = 70 mA | AC110–220V = máx. 55 mA
• Corriente zumbador: DC12V = 40 mA | DC24V = 75 mA | AC110–220V = máx. 55 mA

Combinaciones de tonos (estándar / ejemplos)

• 1 sonido: "Pi-- Pi--" (lento)
• 2 sonidos (personalizado): "Pi--- Pi---" (moderado); "Pi pi pi" (corto)
• Zumbador continuo (personalizado): "Pi---" (continuo)

Dimensiones y materiales

• Diámetro: Ø50 mm
• Altura: 344–592 mm según módulos
• Materiales: Lente – PC; Lente interna – PC; Carcasa – ABS; Poste – Aluminio

Medio ambiente y normativa

• Temperatura de funcionamiento: -30°C a +50°C
• Protección: IP65 (estándar) / IP54 (tipo con zumbador)
• Certificados: CE, UL; conforme a RoHS

Características técnicas

• Serie / modelo: Series QTC / QTCA — variantes QTC50L / QTCA50L (fijo, fijo con zumbador, fijo/intermitente, fijo/intermitente con zumbador)
• Montaje: Montaje en poste (Ø50 mm)
• Modos de luz: Fijo, Fijo/Intermitente
• Compatibilidad de entrada: Conducción por transistor NPN / PNP; conexión directa a PLC con NPN colector abierto
• Cableado: Pre‑cableado estándar; conector M12 opcional
• Opciones disponibles: Buzzer integrado (volumen ajustable), buzzer 2 tonos, buzzer de alto volumen, tipo QTCA con lente integrada, modelo 24 VDC listado UL
