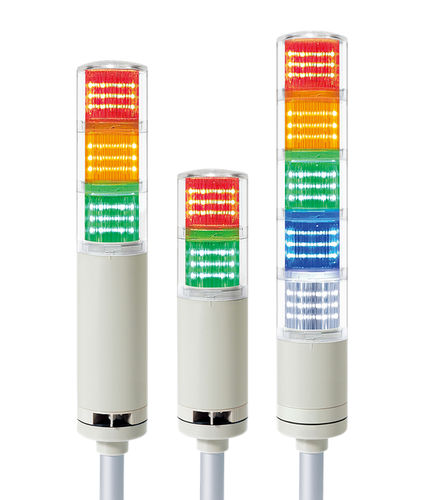

Columna de señalización LED QTC60L

de flash intermitentepermanentede 2 colores

Resumen
Baliza LED Ø60 mm para montaje en mástil (QTC60L / QTCA60L) disponible en versiones fija y fija/intermitente. Opciones de zumbador integrado y combinaciones de capas para señalización visual y acústica.

Características del producto

• Torre modular LED con estructura de bloqueo que permite añadir/quitar módulos sin herramientas
• Lente de filtro de color interna situada dentro de la lente externa para mejorar la claridad de la señal
• Versiones QTCA con lente y cubierta integradas para un aspecto simplificado
• Los filtros translúcidos reducen el deslumbramiento cuando la unidad está apagada, facilitando la inspección cercana
• Diversas opciones de soportes para montaje en mástil según la ubicación
• Zumbador integrado disponible (estándar hasta 85 dB a 1 m); opciones de doble sonido y alta potencia (100 dB)
• Compatible con entrada conducida por transistor NPN open‑collector para conexión directa a PLC
• Tasa de parpadeo: 60–80 destellos/min
• Rango de temperatura de funcionamiento: -30°C a +50°C
• Grado de protección: IP65 (estándar); IP54 (tipo con zumbador integrado)
• Cableado preinstalado estándar; conector M12 disponible a petición
• Modelo UL listado en 24 VDC disponible
• Certificaciones: CE, UL; conforme a RoHS

Especificaciones del producto

• Números de modelo: QTC60L / QTC60L-BZ (Fija / Fija con zumbador) / QTC60LF / QTC60LF-BZ (Fija/Intermitente / Fija/Intermitente con zumbador) / QTCA60L / QTCA60L-BZ / QTCA60LF / QTCA60LF-BZ
• Diámetro: Ø60 mm
• Altura (según capas y mástil): 352–635 mm
• Opciones de tensión: DC12V, DC24V, AC110V–220V (rango libre AC 100–240V)
• Grado de protección: IP65 (estándar) / IP54 (tipo con zumbador)
• Colores disponibles por capa: Rojo, Ámbar, Verde, Azul, Blanco

Corriente fuente luminosa / zumbador (base 1 capa)

• DC12V: Fuente luminosa 105 mA; Zumbador 40 mA
• DC24V: Fuente luminosa 70 mA; Zumbador 75 mA
• AC110V–220V: Fuente luminosa máx. 60 mA; Zumbador máx. 55 mA

Combinación de tonos (producto estándar)

• 1 sonido: 'Pi-- Pi--' (lento)
• 2 sonidos (personalizado): 'Pi--- Pi---' (moderado) y 'Pi pi pi' (corto)
• Zumbador continuo 'Pi-' disponible como opción personalizada

Accesorios

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Especificaciones técnicas

• Materiales: Lente - PC; Lente interior - PC; Carcasa - ABS; Mástil - Aluminio
• Peso por capa (DC12V / DC24V / AC110V–220V): 1 capa 0,43 kg / 0,43 kg / 0,53 kg; 2 capas 0,52 kg / 0,52 kg / 0,62 kg; 3 capas 0,60 kg / 0,60 kg / 0,70 kg; 4 capas 0,69 kg / 0,69 kg / 0,79 kg; 5 capas 0,77 kg / 0,77 kg / 0,87 kg
• Nivel sonoro del zumbador: hasta 85 dB (estándar); opciones de 100 dB o doble tono
• Montaje: montaje en mástil con diversos soportes; módulos extraíbles/apilables sin herramientas mediante estructura de bloqueo
• Conector: cableado estándar; opción de conector M12
• Certificaciones: CE, UL (opción 24 VDC listada UL); conforme a RoHS
