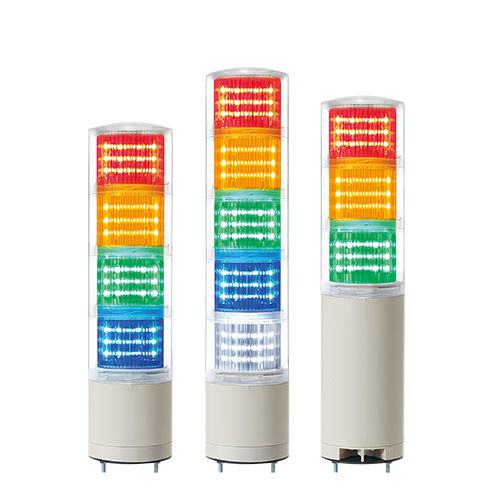

Columna de señalización LED QTC70ML

de flash intermitentepermanentede 2 colores

Descripción general
Torre de señalización modular LED Ø70 mm, disponible en modos fija o intermitente. Zumbador integrado opcional (estándar hasta 85 dB). Variantes de tensión y grado de protección IP disponibles.

Características del producto

• Torre modular LED con modos fijo/intermitente y ensamblaje tipo bloqueo (sin herramientas)
• Lente de filtro de color interior separada para mejor visibilidad de la señal
• Tipo QTCA: lente y cubierta integradas para una apariencia simplificada
• Filtro translúcido para visualización cómoda cuando la luz está apagada
• Zumbador incorporado: estándar Máx.85 dB a 1 m; opcional 100 dB o zumbador de 2 sonidos
• Compatible con entradas NPN open-collector para conexión directa a PLC (se indican tipos PNP)
• Frecuencia de parpadeo: 60–80 destellos/min
• Temperatura de funcionamiento: -30°C a +50°C
• Salida pre-cableada estándar; conector M12 disponible a pedido
• Certificados: CE, UL; conforme a RoHS

Especificaciones (resumen)
Modelos/variantes: QTC70ML; QTC70ML-BZ (zumbador integrado); QTC70MLF (fija/intermitente); QTC70MLF-BZ; QTCA70ML; QTCA70ML-BZ; QTCA70MLF; QTCA70MLF-BZ

Columnas: Capas | Tensión (DC12V / DC24V / AC110V-220V) | Certificados | Peso (DC12V / DC24V / AC) | Color(es)
1 | DC12V / DC24V / AC110V-220V | CE, UL | 0,44 kg / 0,44 kg / 0,54 kg | R - Rojo
2 | DC12V / DC24V / AC110V-220V | CE, UL | 0,58 kg / 0,58 kg / 0,68 kg | R - Rojo; A - Ámbar; G - Verde
3 | DC12V / DC24V / AC110V-220V | CE, UL | 0,79 kg / 0,79 kg / 0,89 kg | R - Rojo; A - Ámbar; G - Verde
4 | DC12V / DC24V / AC110V-220V | CE, UL | 0,94 kg / 0,94 kg / 1,04 kg | R - Rojo; A - Ámbar; G - Verde; B - Azul
5 | DC12V / DC24V / AC110V-220V | CE, UL | 1,09 kg / 1,09 kg / 1,19 kg | R - Rojo; A - Ámbar; G - Verde; B - Azul; W - Blanco

Eléctrico / Corriente (por 1 capa)
Corriente fuente de luz (1 capa): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Máx.60 mA
Corriente del zumbador: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Máx.55 mA

Sonido / Tonalidad
Zumbador integrado estándar: ejemplo de patrón intermitente «Pi-- Pi--» lento. Opciones: zumbador de 2 sonidos y tipo continuo disponibles.

Materiales
Lente: PC; Lente interna: PC; Carcasa: ABS

Accesorios (típicos)

• TWS80 (soporte de montaje)
• TWA80 (soporte de montaje)

Notas
Los modelos AC tienen un rango de voltaje libre de 100–240 V. Modelo certificado UL disponible para DC24V.

Especificaciones técnicas

• Brand: Qlight
• Serie: QTC / QTCA
• Designación modelo: QTC70ML (variantes incluyen QTCA70ML y versiones con zumbador/parpadeo)
• Diámetro: Ø70 mm
• Altura (según número de módulos): 126–399 mm (típico)
• Opciones de tensión: DC12V, DC24V, AC110V–220V (AC free-voltage 100–240V)
• Frecuencia de parpadeo: 60–80 destellos/min
• Volumen del zumbador: estándar hasta 85 dB a 1 m; opcional 100 dB y 2 sonidos
• Grado de protección: IP65 (estándar); IP54 (zumbador integrado)
• Temperatura de funcionamiento: -30°C a +50°C
• Compatibilidad de entrada: NPN open-collector (se indican PNP)
• Pre-cableado estándar; conector M12 a pedido
• Certificados: CE, UL; conforme a RoHS
• Materiales: Lente/lente interna - PC; Carcasa - ABS
