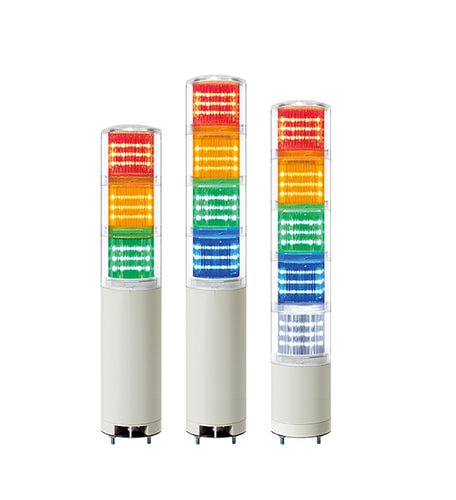

Columna de señalización LED QTC60ML

de flash intermitentepermanentede 2 colores

Overview
Torre de señalización LED Ø60 mm de montaje directo QTC60ML / QTCA60ML. Diseño modular con lente exterior transparente y filtro de color interno para mejorar la claridad de la señal. Zumbador integrado opcional (máx. 85 dB) y variantes para funcionamiento AC/DC.

Key features

• Torres de señalización modulares LED en modo fijo y parpadeante
• Filtro de color interno separado dentro de la lente exterior para una indicación clara
• Añadido/cambio de módulos sin herramientas mediante estructura tipo Lock
• Tipo QTCA: lente y cubierta integradas para un aspecto exterior simplificado
• Filtro translúcido que permite una visualización cómoda a corta distancia cuando está apagado
• Zumbador integrado disponible: estándar máx. 85 dB a 1 m; opciones de 2 tonos y alta potencia (100 dB)
• Compatible con entrada transistor NPN open-collector (conexión directa a PLC)
• Tasa de parpadeo: 60–80 destellos/min
• Temperatura ambiente de funcionamiento: -30 °C a +50 °C
• Grado de protección: tipo estándar IP65; tipo con zumbador integrado IP54
• Pre-cableado de serie; conector M12 disponible bajo petición
• Modelos 24VDC con listado UL disponibles bajo petición
• Certificaciones: CE, UL; conforme a RoHS

Materials

• Lente: PC
• Lente interior: PC
• Carcasa: ABS

Product specifications (selected rows)
Model | Layer | Voltage | Certificates | Weight | Color
QTC60ML / QTCA60ML (variantes: Fija, Fija con zumbador, Fija/Parpadeante, Fija/Parpadeante con zumbador) | 1 | DC12V / DC24V / AC110V–220V | CE, UL | 0,28 kg (typ.) | R-Red
QTC60ML / QTCA60ML | 2 | DC12V / DC24V / AC110V–220V | CE, UL | 0,36 kg (typ.) | R-Red, G-Green
QTC60ML / QTCA60ML | 3 | DC12V / DC24V / AC110V–220V | CE, UL | 0,45 kg (typ.) | R-Red, A-Amber, G-Green
QTC60ML / QTCA60ML | 4 | DC12V / DC24V / AC110V–220V | CE, UL | 0,53 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue
QTC60ML / QTCA60ML | 5 | DC12V / DC24V / AC110V–220V | CE, UL | 0,61 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue, W-White

Light source / buzzer current (based on 1 layer)
Voltage | Light source current (1 layer) | Buzzer current
DC12V | 105 mA | 40 mA
DC24V | 70 mA | 75 mA
AC110V–220V | Max. 60 mA (light) | Max. 55 mA (buzzer)

Sound tone combinations (standard)

• 1 sonido de zumbador: Pi-- Pi-- (lento)
• 2 sonidos (personalizables): Pi--- Pi--- (moderado); Pi pi pi (corto)
• Zumbador continuo (personalizable): Pi--- continuo

Accessories (examples)

• TWS45 (soporte mural/ángulo)
• TWA45 (soporte mural)

Notes

• Los modelos AC admiten un rango de tensión libre de 100–240V
• UL Listed: variante DC24V disponible

Technical specifications

• Denominación comercial: QTC60ML / QTCA60ML
• Diámetro: Ø60 mm
• Altura (montada): 126–399 mm según número de capas y configuración
• Tensiones de funcionamiento: DC12V, DC24V, AC110V–220V (rango AC 100–240V)
• Corriente fuente luminosa (por 1 capa): DC12V 105 mA, DC24V 70 mA, AC máx. 60 mA
• Corriente zumbador: DC12V 40 mA, DC24V 75 mA, AC máx. 55 mA
• Volumen zumbador: estándar hasta 85 dB a 1 m; opciones hasta 100 dB y tipos de 2 tonos
• Tasa de parpadeo: 60–80 destellos/min
• Temperatura de funcionamiento: -30 °C a +50 °C
• Grado de protección: IP65 (estándar), IP54 (tipo con zumbador integrado)
• Materiales: lente PC, lente interior PC, carcasa ABS
• Pre-cableado estándar; conector M12 opcional
• Certificaciones: CE, UL; conforme a RoHS
• Peso típico por capas: 1 capa ~0,28 kg; 2 capas ~0,36 kg; 3 capas ~0,45 kg; 4 capas ~0,53 kg; 5 capas ~0,61 kg
