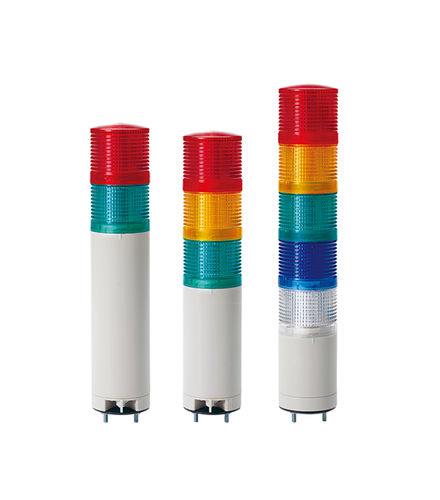

Columna de señalización LED QTG50ML

de flash intermitentepermanentede 2 colores

Presentación
Torreta de señal LED modular Ø50 mm para indicación fija o intermitente. Disponible en variantes QTG (estándar) y QTGA (lente/cubierta integradas). Zumbador integrado opcional (Max. 85 dB a 1 m) y variantes de alta potencia disponibles.

Características principales

• Estructura modular: añadir/quitar módulos y cambiar el orden de colores sin herramientas mediante la estructura tipo Lock.
• Lente difusora de color especial para buena visibilidad a distancia.
• Modos seleccionables: fijo (continuo) o intermitente; frecuencia típica 60–80 flashes/min.
• Versión QTGA con lente/cubierta integradas para un aspecto simplificado.
• Zumbador opcional: Max. 85 dB a 1 m; opciones de alta potencia (100 dB) y zumbador con control de volumen disponibles.
• Compatibilidad de entrada con transistor NPN open-collector (conexión directa a PLC); variantes PNP compatibles.
• Precableado de serie; conector M12 disponible bajo pedido.

Eléctrico / Mecánico
Opciones de tensión: DC 12 V, DC 24 V, AC 110–220 V (modelos AC especificados AC110–220 V; rango de uso AC 100–240 V para tipos de tensión libre). Diámetro: Ø50 mm. Altura instalada: aprox. 116–364 mm según número de módulos.
Corriente fuente luminosa (por 1 módulo): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = máx. 55 mA. Corriente del zumbador: DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = máx. 55 mA.
Materiales: Lente = Policarbonato (PC); Carcasa = ABS. Grado de protección: IP65 (estándar) / IP54 (tipo con zumbador integrado). Temperatura ambiente de funcionamiento: -30°C a +50°C.

Variantes de modelos (ejemplos mostrados en esta página)

• QTG50ML — Fijo
• QTG50ML-BZ — Fijo con zumbador integrado
• QTG50MLF — Fijo/Intermitente
• QTG50MLF-BZ — Fijo/Intermitente con zumbador integrado
• QTGA50ML — Variante QTGA (lente/cubierta integradas)
• QTGA50ML-BZ, QTGA50MLF, QTGA50MLF-BZ — variantes QTGA adicionales

Colores y niveles
Colores LED estándar por nivel: R (Red), A (Amber), G (Green), B (Blue), W (White). Configurable de 1 a 5 niveles; el peso y las dimensiones dependen del número de niveles y opciones.

Certificados y conformidad

• Conforme a CE.
• Listado UL para modelos DC24 V seleccionados.
• Conforme a RoHS.

Características / especificaciones técnicas

• Serie: QTG / QTGA (tipo montaje directo Ø50 mm).
• Protección: IP65 (estándar) / IP54 (tipo con zumbador integrado).
• Rango de temperatura de funcionamiento: -30°C a +50°C.
• Frecuencia de intermitencia (modelos intermitentes): 60–80 flashes/min.
• Corriente fuente luminosa (1 nivel): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = máx. 55 mA.
• Corriente del zumbador (si está instalado): DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = máx. 55 mA.
• Pesos típicos (ejemplos): 1 nivel DC ≈ 0.19 kg; 2 niveles ≈ 0.27 kg; 3 niveles ≈ 0.36 kg; 4 niveles ≈ 0.44 kg; 5 niveles ≈ 0.53 kg (valores variables según opciones).
• Materiales: Lente = PC; Carcasa = ABS.
• Cableado: Precableado estándar; opción de conector M12 disponible.
• Configuraciones opcionales: zumbador integrado, zumbador de alta potencia, conector M12, modelo 24 VDC con lista UL.
