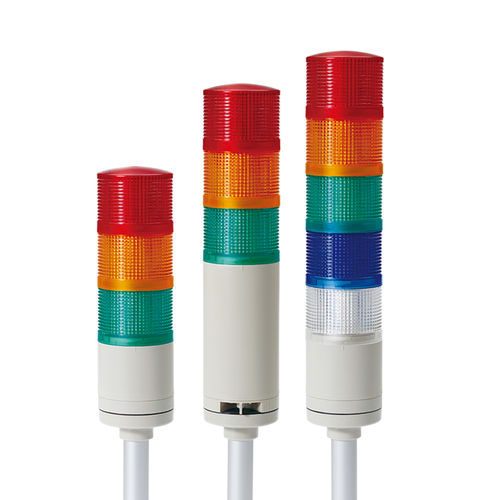

Columna de señalización LED QTG70L

de flash intermitentepermanentede 5 colores

Descripción
Sistema de lámparas torre LED modulares Ø70 mm para montaje en poste QTG70L / QTGA70L, para señalización fija o intermitente; buzzer y accesorios de montaje disponibles.

Características principales

• Diseño modular que permite apilar módulos LED en modo fijo o intermitente para señalización por capas.
• Lentes difusoras especiales para alta visibilidad a distancia.
• Estructura tipo Lock que permite añadir/quitar módulos y reorganizar colores sin herramientas.
• La serie QTGA incorpora lente y cubierta integradas para un aspecto más sencillo.
• Opciones diversas de soportes y abrazaderas para adaptar la instalación al lugar.
• Buzzer opcional: buzzer integrado hasta Max.85dB a 1 m; buzzer de alta potencia (100dB) bajo pedido.
• Admite conexión directa a PLC mediante entrada transistor NPN de colector abierto; iconos indican compatibilidad NPN/PNP.
• Tasa de intermitencia: 60–80 flashes/min.
• Temperatura ambiente de funcionamiento: -30°C a +50°C.

Detalles del producto

• Tensiones disponibles: DC12V, DC24V, AC110V–220V (modelos AC compatibles con 100V–240V).
• Dimensiones: Diámetro Ø70 mm; altura total variable según número de capas (ver especificaciones).
• Materiales: Lente - PC; Carcasa - ABS; Poste - Aluminio.
• Grado de protección: IP65 estándar; modelos con buzzer IP54.
• Salida con cableado estándar; conector M12 disponible como opción.
• Certificaciones: CE, UL (modelos DC24V con UL disponible), RoHS.

Modelos disponibles / Variantes básicas

• QTG70L (Fijo)
• QTG70L-BZ (Fijo con buzzer integrado)
• QTG70LF (Fijo/Intermitente)
• QTG70LF-BZ (Fijo/Intermitente con buzzer integrado)
• QTGA70L (Fijo, lente/cubierta integradas)
• QTGA70L-BZ (Fijo con buzzer integrado, lente/cubierta integradas)
• QTGA70LF (Fijo/Intermitente, lente/cubierta integradas)
• QTGA70LF-BZ (Fijo/Intermitente con buzzer integrado, lente/cubierta integradas)

Colores

• R - Rojo
• A - Ámbar
• G - Verde
• B - Azul
• W - Blanco

Especificaciones técnicas

• Peso típico por número de capas: 1-capa ≈ 0,42 kg; 2-capas ≈ 0,56 kg; 3-capas ≈ 0,77 kg; 4-capas ≈ 0,92 kg; 5-capas ≈ 1,07 kg.
• Corriente fuente luminosa (1 capa): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Máx. 60 mA.
• Corriente buzzer: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Máx. 55 mA.
• Tasa de intermitencia: 60–80 flashes/min.
• Rango de temperatura de funcionamiento: -30°C a +50°C.
• Protección: IP65 (estándar), IP54 (modelos con buzzer).
• Montaje y accesorios: soportes compatibles como SCREWNUT24, LB24, LW24, QZ24, SZ24, QL24, SL24.
• Opciones: buzzer de alta potencia (100 dB), conector M12, modelos DC24V con UL-listed.
