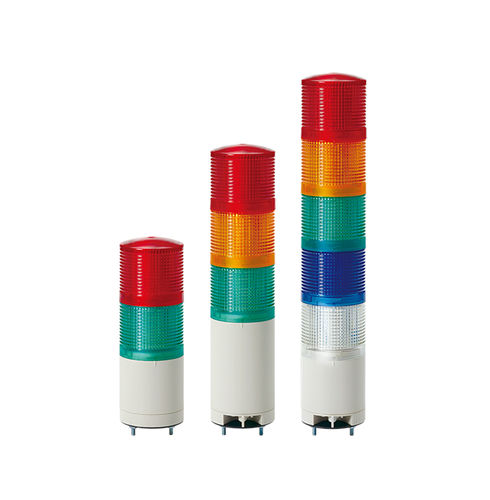

Columna de señalización LED QTG60ML

de flash intermitentepermanentede 2 colores

Resumen

• Tipo montaje directo Ø60 mm: torre de señalización LED para uso industrial
• Diseño modular con módulos LED fijo/intermitente y conexión tipo Lock para añadir o reorganizar módulos sin herramientas
• Tipo QTGA con lente y cubierta integradas para un aspecto simplificado
• Zumbador opcional: Máx. 85 dB a 1 m (opción 100 dB y versiones con volumen ajustable disponibles)
• Pre-cableado estándar; conector M12 y modelo 24 VDC listado UL disponibles bajo pedido
• Certificaciones: CE, UL (opción 24 VDC); conforme a RoHS

Descripción clave del producto
Tipo montaje directo Ø60 mm
Torre luminosa LED fijo/intermitente
Máx. 85 dB (opciones de zumbador disponibles)

Características del producto

• Torre señalizadora modular con modo fijo/intermitente y acoplamiento tipo lock
• Lente difusora de color para buena visibilidad a distancia
• Añadido de módulos y cambio de disposición de colores sin herramienta
• QTGA: lente y cubierta integradas para apariencia limpia
• Salida de zumbador: Máx. 85 dB a 1 m; opción de 100 dB y zumbador con volumen ajustable
• Soporta entrada de transistor colector abierto NPN para conexión directa a PLC (adaptable a PNP)
• Tasa de parpadeo: 60–80 flashes/min
• Temperatura de funcionamiento: -30°C a +50°C
• Grado de protección: IP65 estándar; IP54 en versiones con zumbador integrado
• Pre-cableado estándar; conector M12 opcional
• Modelo 24 VDC listado UL disponible

Variantes de modelo (capas / voltaje / peso / colores)
Grupo de modelos: QTG60ML / QTG60ML-BZ / QTG60MLF / QTG60MLF-BZ / QTGA60ML / QTGA60ML-BZ / QTGA60MLF / QTGA60MLF-BZ

Encabezado: Capas | Voltaje | Peso | Colores
1 | DC12V / DC24V / AC110V-220V | 0,26 kg / 0,26 kg / 0,36 kg | R - Rojo
2 | DC12V / DC24V / AC110V-220V | 0,34 kg / 0,34 kg / 0,44 kg | R - Rojo; G - Verde
3 | DC12V / DC24V / AC110V-220V | 0,43 kg / 0,43 kg / 0,53 kg | R - Rojo; A - Ámbar; G - Verde
4 | DC12V / DC24V / AC110V-220V | 0,51 kg / 0,51 kg / 0,61 kg | R - Rojo; A - Ámbar; G - Verde; B - Azul
5 | DC12V / DC24V / AC110V-220V | 0,59 kg / 0,59 kg / 0,69 kg | R - Rojo; A - Ámbar; G - Verde; B - Azul; W - Blanco

Eléctrico / acústico
Corriente fuente de luz (1 capa): DC12V = 105 mA | DC24V = 70 mA | AC110V–220V = Máx. 60 mA
Corriente del zumbador: DC12V = 40 mA | DC24V = 75 mA | AC110V–220V = Máx. 55 mA
Tasa de parpadeo: 60–80 flashes/min

Detalles adicionales

• Materiales: Lente - PC; Carcasa - ABS; Poste - Aluminio
• Protección: IP65 estándar; IP54 en tipo con zumbador integrado
• Rango de temperatura de funcionamiento: -30°C a +50°C
• Certificaciones: CE, UL (opción 24 VDC); conforme RoHS

Especificaciones

• Serie: QTG / QTGA (torre señalizadora modular Ø60 mm)
• Modelos: QTG60ML / QTGA60ML (con variantes con/sin zumbador y fijo/flash)
• Diámetro: Ø60 mm; Altura: 126–399 mm según capas
• Alimentación: DC12V, DC24V, AC110V–220V (rango AC100V–240V)
• Frecuencia de parpadeo: 60–80 flashes/min
• Compatibilidad de entrada: transistor colector abierto NPN para conexión PLC directa; adaptable a PNP
• Cableado estándar: Pre-cableado; conector M12 opcional
• Zumbador opcional: Máx. 85 dB @1 m (estándar), opción 100 dB, volumen ajustable disponible
• Protección/temperatura: IP65 / IP54 (zumbador), -30°C a +50°C
• Certificaciones: CE, UL (opción 24 VDC), RoHS
