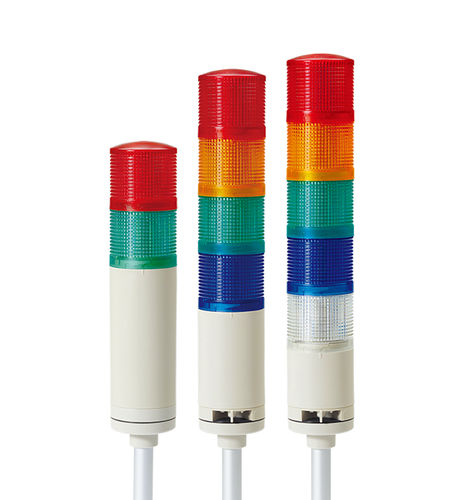

Columna de señalización LED QTG60L

de flash intermitentepermanentede 2 colores

Resumen
Torreta de señalización LED modular para montaje en poste, modelos QTG60L/QTGA60L, diámetro Ø60 mm, disponible en versiones fijas y fijas/intermitentes con opción de zumbador.

Características principales

• Construcción modular que permite añadir/quitar módulos y reorganizar colores sin herramientas mediante acoplamiento tipo LOCK.
• Lente de PC con difusión de color para buena visibilidad a distancia.
• El tipo QTGA incorpora lente/cubierta integradas para una apariencia simplificada.
• Configuraciones de montaje en poste con múltiples soportes según necesidades de instalación.
• Opciones de zumbador: buzzer integrado (volumen regulable) hasta Max.85dB a 1 m; opcional buzzer de alta intensidad (100dB) y variantes de dos tonos disponibles bajo pedido.
• Compatible con entradas NPN open-collector (soporta conexión directa a PLC); también disponible para PNP.
• Frecuencia de parpadeo: 60–80 flashes/min. Temperatura de funcionamiento: -30°C a +50°C.
• Grado de protección: IP65 (estándar); IP54 (tipo con zumbador integrado). Cableado preinstalado de serie; conector M12 opcional bajo pedido.

Materiales y dimensiones

• Lente: PC (policarbonato).
• Carcasa: ABS.
• Tubo/palo: Aluminio.
• Diámetro: Ø60 mm.
• Altura (según configuración): 352–635 mm.

Modelos / variantes

• QTG60L — Fijo
• QTG60L-BZ — Fijo con zumbador integrado
• QTG60LF — Fijo/Intermitente
• QTG60LF-BZ — Fijo/Intermitente con zumbador integrado
• QTGA60L — Fijo (lente/cubierta integrada)
• QTGA60L-BZ — Fijo con zumbador integrado
• QTGA60LF — Fijo/Intermitente (lente/cubierta integrada)
• QTGA60LF-BZ — Fijo/Intermitente con zumbador integrado

Accesorios (montaje y soportes)

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Notas

• Los modelos AC aceptan un amplio rango de tensión (100V–240V).
• Modelo 24VDC con registro UL disponible bajo pedido.
• Pre-cableado de serie; conector M12 disponible como opción.

Especificaciones técnicas

• Tensiones disponibles: DC12V, DC24V, AC110V–220V (AC: 100V–240V).
• Grado de protección: IP65 (estándar), IP54 (tipo con zumbador integrado).
• Temperatura de funcionamiento: -30°C a +50°C.
• Velocidad de parpadeo: 60–80 flashes/min.
• Corriente de la fuente de luz (1 capa): DC12V = 0.105A; DC24V = 0.070A; AC110–220V = Max.0.060A.
• Corriente del zumbador (1 capa): DC12V = 0.040A; DC24V = 0.075A; AC110–220V = Max.0.055A.
• Peso aproximado por capas (DC12V / DC24V / AC110–220V): 1 capa = 0.26kg / 0.26kg / 0.36kg; 2 capas = 0.34kg / 0.34kg / 0.44kg; 3 capas = 0.43kg / 0.43kg / 0.53kg; 4 capas = 0.51kg / 0.51kg / 0.61kg; 5 capas = 0.59kg / 0.59kg / 0.69kg.
• Colores disponibles por número de capas: 1 capa: R (Rojo); 2 capas: R, G (Verde); 3 capas: R, A (Ámbar), G; 4 capas: R, A, G, B (Azul); 5 capas: R, A, G, B, W (Blanco).
• Certificaciones: CE, UL (opción UL para modelo 24VDC); conforme RoHS.
