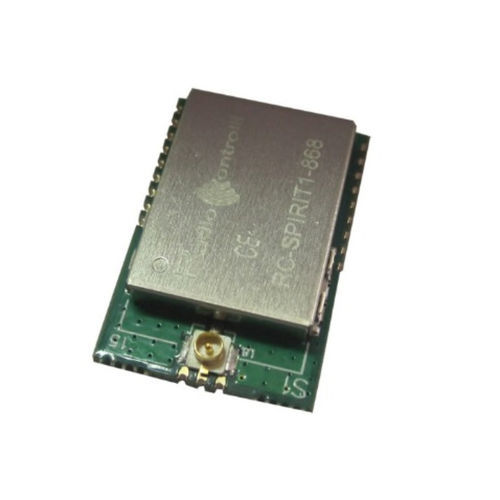

Transceptor banda ISM RC-SPIRIT1-868

multicanalprogramablebaja potencia

El módulo RC-SPIRIT1-868 está basado en el transceptor SPIRIT1 de STMicroelectronics. Este dispositivo es un transceptor RF de ultra bajo consumo y alto rendimiento diseñado para aplicaciones inalámbricas RF en la banda sub 1GHz. El módulo está diseñado para ofrecer el máximo rendimiento en un espacio mínimo, con 4 pines I/O programables. Programable desde un microcontrolador externo a través de una interfaz SPI. Para más información y detalles, consulte la hoja de datos del Spirit1 (www.st.com). - Características Técnicas - Voltaje de suministro: 1.8V - 3.6V - Consumo de corriente (modo RX): 10 mA - Consumo de corriente (modo TX +7dBm): 9 mA - Consumo de corriente (modo TX +11.6dBm): 22 mA - Consumo de corriente en modo de espera: 600 nA - Consumo de corriente en modo de apagado: 2.5 nA - Banda de frecuencia: 868 MHz - Potencia de salida RF 50ohm: hasta +16 dBm - Sensibilidad RF: -118 dBm - Rango de temperatura de funcionamiento: -30°C a +75°C - Configuración de pines - SDO: Salida de datos esclavo SPI - SDI: Entrada de datos esclavo SPI - SCLK: Entrada de reloj esclavo SPI - CSn: Selección de chip SPI - GPIO-0 a GPIO-3: Entrada/salida de propósito general - GND: Tierra - SDN: Pin de entrada de apagado - VCC: Suministro de energía - ANT: Conectar a antena externa - Modelo: RC-SPIRIT1-868 - Basado en el transceptor SPIRIT1 de STMicroelectronics - Transceptor de radio multicanal sub 1GHz - Consumo ultra bajo - 4 pines I/O programables - Interfaz SPI para programación - Frecuencia: 868 MHz - Dimensiones: No especificadas
