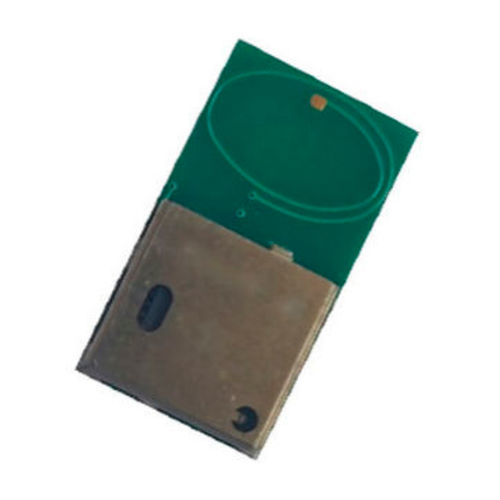

Módulo radio multicanal RF-CC1101-915

con antena integrada

Descripción del producto
Es un transceptor multicanal sub 1GHz de bajo costo diseñado para aplicaciones inalámbricas de bajo consumo. El hardware se basa en el componente CC1101 de Texas Instruments. Programable desde un microcontrolador externo a través de la interfaz SPI. Versión SMT.
Banda de frecuencia: 915MHz
- Antena integrada
- Versión muy miniaturizada 9x16x2.4mm

Características técnicas
Mín | Tip | Máx | Unidad
Voltaje de suministro | 1.8 | | 3.6 | Voltios
Consumo de corriente (modo RX / modo TX) | | 20 / 38 | | mA
Consumo de corriente en modo de reposo | | 1.0 | | µA
Frecuencia | | 915 | | MHz
Potencia de salida RF | -10.0 | | +12.0 | dBm
Sensibilidad RF (tasa de datos 1.2Kbit/s) | | -112 | | dBm
Tasa de datos | 0.6 | | 600 | kbit/s
Rango de temperatura de funcionamiento | -30 | | +75 | °C

Descripción de pines
Pin | Nombre | Descripción
1 | DNC | Conexión GND interna utilizada durante las pruebas, no se recomienda conectar al GND principal.
2 | DNC | Conexión de salida RF interna utilizada durante la prueba. No usar.
3 | DNC | Conexión GND interna utilizada durante las pruebas, no se recomienda conectar al GND principal.
4 | NC | No conectado, no usar.
5 | NC | No conectado, no usar.
6 | NC | No conectado, no usar.
7 | Vdcoup1 | Desacoplamiento opcional del suministro interno Vdd del módulo. En un entorno particularmente ruidoso, este pin puede usarse para reducir aún más el ruido en el suministro interno Vdd del módulo.
8 | GND | Tierra
9 | SCLK | Señal de reloj del bus SPI
10 | MISO-GD01 | Interfaz de configuración serie, salida de datos - Pin de salida general opcional cuando CSn está alto
11 | MOSI | Interfaz de configuración serie, entrada de datos
12 | CSN | Interfaz de configuración serie, selección de chip (activo bajo).
13 | GDO0 | GPIO, Puerto de propósito general
14 | GDO2 | GPIO, Puerto de propósito general
15 | Vdcoup2 | Desacoplamiento opcional del suministro interno Vdd del módulo. En un entorno particularmente ruidoso, este pin puede usarse para reducir aún más el ruido en el suministro interno Vdd del módulo.
16 | NC | No conectado, no usar.
17 | GND | Tierra
18 | VCC | Fuente de alimentación
19 | NC | No conectado, no usar.
20 | NC | No conectado, no usar.
21 | NC | No conectado, no usar.
22 | DNC | Conexión GND interna utilizada durante las pruebas, no se recomienda conectar al GND principal.
23 | DNC |
24 | DNC | Conexión GND interna utilizada durante las pruebas, no se recomienda conectar al GND principal.

Características clave

• Transceptor de radio sub 1GHz de bajo costo basado en el CC1101 (Texas Instruments)
• Módulo transceptor basado en CC1101
• Montaje SMD
• Versión muy miniaturizada 16x9x2.4mm con antena PCB integrada
• Programable a través de la interfaz SPI
• Banda de frecuencia: 915MHz
• Antena integrada

Especificaciones técnicas

• Voltaje de suministro: 1.8V a 3.6V
• Consumo de corriente (modo RX / modo TX): 20mA / 38mA
• Consumo de corriente en modo de reposo: 1.0µA
• Frecuencia: 915MHz
• Potencia de salida RF: -10dBm a +12dBm
• Sensibilidad RF (tasa de datos 1.2Kbit/s): -112dBm
• Tasa de datos: 0.6kbit/s a 600kbit/s
• Rango de temperatura de funcionamiento: -30°C a +75°C
• Dimensiones: 9x16x2.4mm
