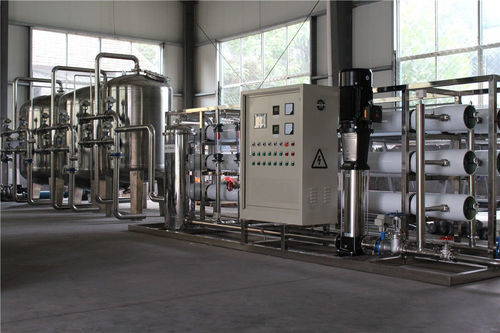

Unidad de purificación de agua para la industria alimentaria y de la bebida

para agua potablede ósmosis inversapara la esterilización

Resumen: El proceso de ósmosis inversa (OI) utiliza membranas enrolladas en espiral semipermeables para separar y eliminar sólidos disueltos, compuestos orgánicos, pirógenos, coloides submicrónicos y bacterias del agua. El agua de alimentación se suministra a aproximadamente 16 kg/cm2 a las membranas RO. El permeado atraviesa los poros de la membrana y se obtiene como agua purificada, mientras que las impurezas se concentran en la corriente de rechazo y se evacuán. Tasas de eliminación típicas: 90–99% TDS, ~99% de orgánicos (incluidos pirógenos) y ~99% de bacterias según la calidad del agua y la configuración.

Aplicación / Flujo de proceso:

• Agua cruda
• Tanque de agua cruda
• Bomba de agua cruda (bomba de refuerzo)
• Filtro de arena (mecánico / arena de cuarzo)
• Filtro de carbón activado
• Ablandador (opcional)
• Filtro de seguridad (PP / filtro de sedimento, 5 micras)
• Bomba de alta presión 1ª etapa
• Sistema de ósmosis inversa 1ª etapa
• Bomba de alta presión 2ª etapa
• Sistema de ósmosis inversa 2ª etapa
• Tanque de agua pura
• Esterilizador UV / generador de ozono (opcional)
• Puntos de suministro de agua

Tabla de componentes (No. | Nombre | Función | Observación):

• 1 | Tanque de agua cruda | Almacenar agua, amortiguar presión y estabilizar el suministro al sistema | El cliente suele suministrar el tanque por coste de transporte en grandes dimensiones
• 2 | Bomba de agua cruda / bomba de refuerzo | Proporcionar la presión necesaria para los filtros de pretratamiento | Bombas CNP o Grundfos disponibles
• 3 | Filtro mecánico / filtro de arena de cuarzo | Vaso de fibra de vidrio o acero inoxidable relleno de arena de cuarzo para filtrar partículas grandes, sustancias en suspensión y coloides |
• 4 | Filtro de carbón activado | Vaso de fibra de vidrio o acero inoxidable relleno de carbón activado para eliminar color, olor, cloro residual y sustancias orgánicas |
• 5 | Filtro de seguridad / filtro PP de sedimento | Evita que entren partículas grandes, bacterias y virus en las membranas RO; precisión 5 micras
• 6 | Bomba de alta presión | Suministrar la presión de trabajo para las etapas RO y asegurar la capacidad de producción | Opciones: CNP o Grundfos
• 7 | Sistema RO (ósmosis inversa) | Elimina partículas, coloides, impurezas orgánicas, iones de metales pesados, bacterias y virus; alta retención de sales según membranas | Membranas RO: Filmtec (Dow)
• 8 | UV / generador de ozono | Desinfección: UV para agua de consumo directo, ozono para agua embotellada |

Especificaciones técnicas:

• Tecnología: ósmosis inversa con membranas enrolladas en espiral semipermeables.
• Rendimiento RO: elimina el 90–99% de TDS; ~99% de orgánicos (incluidos pirógenos); ~99% de bacterias; hasta ~97% de sales disueltas según la configuración.
• Presión típica de alimentación a membranas RO: aproximadamente 16 kg/cm2.
• Componentes de pretratamiento: tanque de agua cruda, bomba de refuerzo, filtro de arena (arena de cuarzo), filtro de carbón activado, ablandador opcional, filtro de seguridad PP/sedimento (5 micras).
• Etapas de alta presión: bombas de alta presión de 1 y 2 etapas alimentando las correspondientes fases RO; marcas: CNP o Grundfos.
• Membranas RO: Filmtec (Dow).
• Opciones de postratamiento: tanque de agua pura, esterilizador UV (para agua de consumo directo) y/o generador de ozono (para agua embotellada).
• Materiales de las carcasas de pretratamiento: fibra de vidrio o acero inoxidable.
• Función: diseñado para eliminar partículas, coloides, orgánicos, metales pesados, bacterias y virus para suministrar agua purificada a puntos de entrega.
