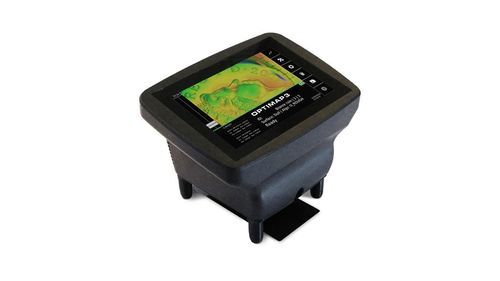

Perfilómetro óptico Optimap3

para la medición de la planeidad de superficiede contornopara medición de la rugosidad superficial

Descripción general
Optimap3 es un instrumento portátil de inspección de superficies en campo completo que cartografía la topografía de la superficie y la transforma en datos objetivos para el control de producción. Genera mapas de altitud y curvatura de alta resolución en substratos pintados o sin pintar y detecta defectos y variaciones de textura sobre áreas amplias de forma rápida.

Capacidades clave

• Mapeo y medición de la superficie en campo completo.
• Caracterización de textura y defectos comunes como piel de naranja, inclusiones, abolladuras, arañazos y deformaciones.
• Modo dual para superficies reflectantes y mates (Doble enfoque).
• Ampliación en pantalla y perfilado de secciones transversales interactivo.

Análisis representativo de superficies
Optimap3 cuantifica objetivamente parámetros de calidad superficial: textura, ondulación y defectos locales (piel de naranja, inclusiones, ampollas, deformación, poros, arañazos). El sistema produce mapas detallados de altitud y curvatura y ofrece herramientas para visualizar y medir características.

Qué puede medir el Optimap3

• Piel de naranja
• Ondulación
• DOI (Distinctness of Image)
• Sobrepulverización
• Inclusiones
• Ampollas
• Deformación
• Manchas de agua

Método de medición
Phase Measurement Deflectometry (PMD): se muestran patrones de franjas en una diana interna y sus reflejos en la superficie son capturados por una cámara interna de doble enfoque. El procesamiento por pasos de fase en X e Y genera mapas de superficie de alta resolución. Dos modos (reflectante / mate) optimizan las franjas según la reflectividad de la superficie.

Funcionalidad en pantalla

• Visualización de secciones transversales interactivas: crear y mover secciones para inspeccionar cambios de altura y perfil.
• Control deslizante de ampliación para examinar detalles finos.
• Filtros integrados de textura y ondulación, análisis de perfiles y exportación de resultados.

Aplicaciones y superficies
Adecuado para automoción (exterior e interior), plásticos y composites, mobiliario, pinturas y recubrimientos, pantallas, aeroespacial y recubrimientos de yates. Funciona sobre acero, aluminio, plásticos, e-coat, imprimación, barniz, vinilo y piezas cromadas.

Accesorios incluidos

• Baldosa de verificación
• Llave USB
• Manual de instrucciones
• Software Optimap Reader
• Base de medición extraíble

Accesorios opcionales

• Base sin contacto para medir pintura húmeda
• Plantillas y accesorios personalizados

Software
El software Optimap Reader ofrece herramientas para la identificación, clasificación y cuantificación de defectos de superficie (poros, inclusiones, arañazos). Soporta análisis fuera de línea y exportación de mapas y resultados en CSV.

Verificación del instrumento
No se requiere calibración. La verificación periódica (recomendada cada ~3 meses) se realiza con la losa de referencia suministrada: una medición de verificación se compara con los valores de la losa para confirmar el rendimiento.

Especificaciones técnicas

• Marca: Rhopoint Instruments
• Modelo: Optimap3
• Número de referencia del fabricante: A7000-003
• Compatibilidad: Optimap1, 2 & 3, TAMS, RoboTAMS
• Campo de visión: 58 mm × 47 mm
• Enfoque de medición: Doble enfoque - imágenes objetivo y superficie
• Resolución espacial: 37 μm / píxel
• Técnicas de medición: Phase Measurement Deflectometry; Optical Transfer Function; Line Deformation Analysis; Surface Imaging
• Tiempo de medición: 10 segundos (típico)
• Salida topográfica: mapa de curvatura y mapa de altitud
• Opciones de filtrado: filtrado de textura por bandas; ISO/GPS definible por el usuario; paso alto, paso bajo, paso banda
• Análisis de perfiles: sección transversal interactiva
• Parámetros de medición disponibles: K, Ka, Kb, Kc, Kd, Ke, KLW, KSW, T, Ta, Tb, Tc, Td, Te, TLW, TSW, Q, H, S, W, D, C, RaX, RaY, Sa, Rsm
• Procesador: Intel i7 Gen 5
• Memoria / Almacenamiento: 256 GB
• Batería: Ion-litio recargable 12000 mAh; uso típico/carga 3–4 horas
• Cámara: 3.2 MP - doble enfoque
• Datos de salida: mapas, CSV, base de resultados
• Transferencia de datos / velocidad: tarjeta SD (aprox. 12.5 MB/s)
• Pantalla: 10.1" táctil capacitiva, 1280 × 800 (10 puntos)
• Dimensiones: 233 mm (A) × 314 mm (An) × 235 mm (Pr)
• Peso: 3.5 kg
• Opciones de transporte: anclajes para arnés de 6 puntos
• Fijación: base de medición extraíble
• Extras opcionales: base para medición en pintura húmeda; plantillas y accesorios personalizables
• Conectividad: LAN, USB
• Integración SPC: Sí
