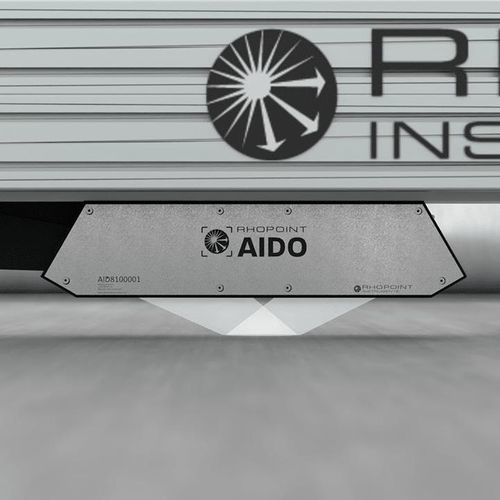

Brillómetro orange peel Rhopoint AIDO

DOIHazecon transmisión de datos

Descripción corta

• Sensor en línea para la medición continua de la apariencia de la superficie
• Mide brillo a 60°, reflectance haze (Log H / Log HC), Distinctness of Image (DOI) y RSPEC en tiempo real
• Distancia de trabajo fija de 60 mm para operación inline estable
• Medición sin contacto para superficies calientes, recién pintadas o delicadas
• Captura de alta velocidad hasta 10 mediciones por segundo
• Soplado de aire integrado y protección óptica para entornos de recubrimiento

Aseguramiento continuo de apariencia en líneas de producción
AIDO permite pasar del muestreo intermitente y las inspecciones de laboratorio a un aseguramiento continuo de la apariencia en línea. Montado sobre bandas, paneles o componentes acabados en movimiento, el sensor ofrece visibilidad inmediata de cambios en brillo, haze, claridad de imagen y reflexión especular máxima para que los equipos de producción actúen mientras el material permanece en la línea.

Diseñado para entornos de producción inline
AIDO está concebido para operación totalmente sin contacto sobre superficies calientes, recién recubiertas o delicadas. Una distancia fija de 60 mm garantiza mediciones estables en bandas no guiadas, paneles de espesor variable y transportadores. El soplado de aire integrado protege el camino óptico frente a polvo, vapores y contaminación habituales en líneas de recubrimiento.

Medir la apariencia, no solo el brillo
Superficies con el mismo valor de brillo pueden parecer distintas debido al haze, la textura o la distorsión de la imagen reflejada. AIDO mide múltiples parámetros complementarios que, en conjunto, describen cómo percibe el ojo humano la superficie, revelando cambios invisibles para sensores que miden solo el brillo.

Qué mide el sensor inline AIDO
Combinando brillo 60°, reflectance haze (Log H y Log HC), Distinctness of Image (DOI) y RSPEC en un único sistema inline sin contacto, AIDO ofrece una evaluación relevante desde el punto de vista perceptual de la apariencia de superficie en tiempo real.

Parámetros clave de apariencia (descripciones)

• Brillo 60° — Medida proporcional a la cantidad de luz reflejada por una superficie en geometría de 60° (geometría de referencia adecuada para todos los niveles de brillo).
• Reflectance haze (Log H / Log HC) — Cuantifica la dispersión difusa causada por textura microscópica, residuos o estructura del recubrimiento; Log HC incluye corrección para recubrimientos metálicos y de efecto especial.
• Distinctness of Image (DOI) — Mide la nitidez de la imagen reflejada; sensible a la piel de naranja, ondulación y micro-asperezas que reducen la calidad percibida sin cambiar el brillo.
• RSPEC — Mide la reflexión especular máxima en un intervalo angular muy estrecho alrededor del ángulo especular; muy sensible a diferencias de textura fina y suavidad de superficie.

Operación a alta velocidad e integración de sistema
AIDO soporta mediciones de alta velocidad hasta 10 capturas por segundo, proporcionando cobertura densa en líneas de producción rápidas. Los datos están disponibles instantáneamente vía API REST para integración con PLC, MES y plataformas de calidad. La gestión del sensor, configuración, control de calibración, monitorización del estado y acceso a datos se realizan mediante la plataforma Rhopoint Appearance Elements.

Aplicaciones y adecuación
Diseñado para la monitorización inline de bandas móviles, paneles y piezas acabadas; adecuado para superficies calientes, recubiertas o delicadas y entornos que requieren monitorización sin contacto y de alta velocidad. El soplado de aire integrado y la protección óptica hacen a AIDO apropiado para líneas de recubrimiento y condiciones de fabricación exigentes.

Características técnicas / especificaciones

• Parámetros medidos: brillo 60°, Reflectance Haze (Log H, Log HC), DOI, RSPEC
• Geometría de medición: geometría fija de 60° para brillo (referencia conforme a prácticas comunes de 60°)
• Distancia de trabajo: 60 mm fija
• Modo de medición: sensor inline sin contacto (montado sobre el sustrato en movimiento)
• Velocidad de captura: hasta 10 mediciones por segundo
• Salida / integración: API REST para datos en tiempo real; compatible con integración PLC / MES
• Plataforma: gestión vía Rhopoint Appearance Elements (configuración, control de calibración, monitorización del estado, acceso a datos)
• Protección: soplado de aire integrado para proteger la óptica contra polvo, vapores y contaminación
• Superficies adecuadas: superficies calientes, recién recubiertas o delicadas; bandas no guiadas, paneles de espesor variable, transportadores
• Compensación especial de haze: Log HC para recubrimientos metálicos y de efecto
• Código de producto / referencia distribuidor: A8100-001
• Referencia normativa: medición de brillo 60° según ASTM D523 / ISO 2813
