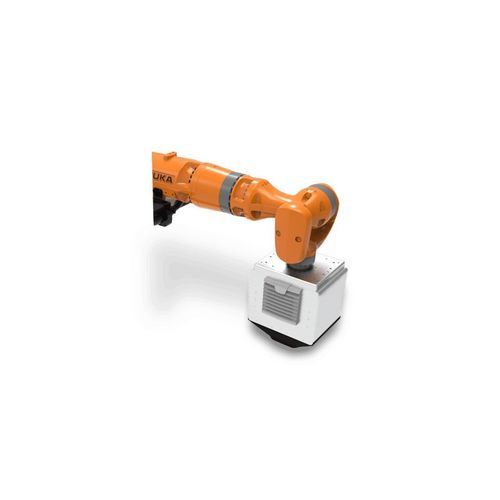

Sistema de medición de la apariencia RoboTAMS

automatizadorobotizadode pieza

Descripción general
RoboTAMS es un sistema automatizado de medición de apariencia total diseñado para acabados de pintura automotriz y aplicaciones industriales relacionadas. Modela la percepción humana de la apariencia superficial para ofrecer parámetros objetivos que se correlacionan con la evaluación visual, permitiendo una evaluación consistente de la calidad y la armonía de la superficie.

Características clave

• Diseñado para medición de apariencia de pintura en entornos de producción y laboratorio
• Mediciones ópticas sin contacto
• Integración en línea o instalación en celda de medición fuera de línea
• Tiempo de captura rápido (< 2 segundos)
• Campo de visión 25 x 14 mm con alta resolución espacial (32 µm/píxel)
• Comunicación Ethernet (LAN) y salida CSV para integración SPC

Tecnología TAMS y beneficios
La tecnología Rhopoint TAMS modela la percepción visual humana mediante algoritmos validados por estudios con participantes y colaboraciones con OEM. Proporciona parámetros claros (Sharpness, Waviness, Dimension, Contrast, Quality, Harmony) que eliminan la subjetividad de la inspección visual y mejoran el control de calidad, la comunicación y las acciones correctivas.

Percepción y visión TAMS
TAMS emula la evaluación humana alternando el enfoque de imagen entre la superficie y la imagen reflejada. El sistema cuantifica las distorsiones de la imagen reflejada y la calidad de transferencia de imagen para calcular Sharpness y Contrast, analiza la topografía superficial para determinar Dimension mediante Phase Measurement Deflectometry y evalúa Waviness a distancias de visualización tipo showroom. Los índices derivados de Quality y Harmony se correlacionan con la percepción humana.

Aplicaciones típicas

• Evaluación de capa superior exterior automotriz
• Inspección en línea de producción y celdas de medición fuera de línea
• Análisis de pintura, recubrimientos y apariencia superficial de piezas y conjuntos
• Comprobación de armonía entre paneles y evaluación de características formadoras de imagen

Ficha técnica / Documentación
Las fichas técnicas y manuales de RoboTAMS están disponibles en varios idiomas e incluyen especificaciones detalladas, instrucciones de uso y notas de aplicación. Consulte la página del producto o al fabricante para descargar la documentación.

Características / Especificaciones técnicas

• Instrumento: RoboTAMS – Automated Total Appearance Measurement System
• Sensor de medición: Unidad totalmente cerrada con captura y análisis integrados
• Área de medición (Campo de visión): 25 x 14 mm
• Tiempo de captura: < 2 segundos
• Resolución espacial: 32 µm / píxel
• Salida de resultados: CSV (compatible con los resultados Rhopoint TAMS)
• Detección de error de posicionamiento: Sí
• Estación de calibración y enfoque: Sí (verificación del instrumento y ajuste de enfoque)
• Sistema integrado de reducción de contaminación óptica: Sí
• Conexión / Comunicación: Ethernet LAN (opciones de conexión flexibles)
• Alimentación: 24 V DC (corriente máxima 3 A)
• Montaje: Varias opciones de montaje para robot disponibles
• Sharpness (S): Unidades S (%); Mín 0; Máx 100; Resolución 0.1; Repetibilidad 0.1 (SD); Reproducibilidad 0.5 (SD); Técnica de medición: Optical Transfer Function
• Waviness (W): Unidades W; Mín 0; Máx típico 30; Resolución 0.1; Repetibilidad 0.2 (SD); Reproducibilidad 1 (SD); Técnica de medición: Reflected Image Line Deformation Analysis; Correlación: AUDI AG MDS Perception analysis
• Quality (Q): Unidades Q (%); Mín 0; Máx 100; Resolución 0.1; Repetibilidad 0.8 (SD); Reproducibilidad 1 (SD); Algoritmo: Calculado usando Sharpness & Waviness; Correlación: AUDI AG MDS Perception analysis
• Contrast (C): Unidades C (%); Mín 0; Máx 100; Resolución 0.1; Repetibilidad 0.1 (SD); Reproducibilidad 0.3 (SD); Técnica de medición: Optical Transfer Function
• Dimension (D): Unidades D (mm) - tamaño de la estructura dominante; Mín 0.5 mm; Máx típico 8 mm; Resolución 0.1; Repetibilidad 0.1 (SD); Reproducibilidad 0.4 (SD); Técnica de medición: Phase Measurement Deflectometry; Correlación: AUDI AG MDS Perception analysis
• Harmony (H): Unidades H (H units); Mín 0; Máx típico 8.9; Resolución 0.1; Repetibilidad 0.1 (SD); Reproducibilidad 0.4 (SD); Algoritmo: Calculado usando Waviness & Dimension; Correlación: AUDI AG MDS Perception analysis
• Resumen Sharpness: Unidades S (%); Mín 0; Máx 100; Resolución 0.1; Repetibilidad 0.1 (SD); Reproducibilidad 0.5 (SD); Técnica de medición: Optical Transfer Function
• Salidas y flujo de trabajo: Captura de imagen de alta resolución, análisis automático y exportación CSV para SPC; compatible con conjuntos de datos e informes Rhopoint TAMS
• Garantía: Opciones de garantía ampliada gratuitas disponibles con el registro del instrumento (consultar la política del fabricante)
