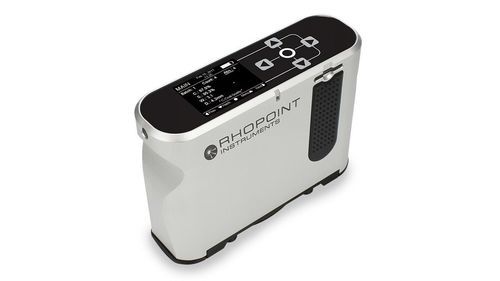

Brillómetro DOI Rhopoint TAMS 3

orange peelportátildigital

Visión general
Rhopoint TAMS 3 es un sistema portátil de medición del aspecto total que combina topografía de superficie de alta resolución con métricas basadas en la percepción para cuantificar la apariencia de superficies pintadas y recubiertas. Ofrece análisis de imagen y mapas de altura 2D/3D para evaluar orange peel, ondulación, bandas de textura y defectos localizados.

Puntos clave

• Nuevas métricas perceptivas para la evaluación del aspecto de la pintura (Q, H, C, S, D, W)
• Adecuado para etapas de proceso: materias primas, e-coat, imprimación, capa superior, barniz
• Caracteriza orange peel, ondulación, rugosidad y defectos localizados comunes

Qué mide

• Topografía de alta resolución: mapas de altura 2D y 3D
• Parámetros de percepción: Quality (Q), Harmony (H), Contrast (C), Sharpness (S), Dimension (D), Waviness (W)
• Valores tradicionales de apariencia: brillo a 20°, Distinctness of Image (DOI)
• Métricas de textura/rugosidad compatibles con perfilometría óptica y descriptores ISO 25178 (p. ej. Sa, Ra) y bandas de textura LW/SW de Rhopoint
• Detección y cuantificación de defectos: cráteres, fish-eyes, pinholes, inclusiones y otras características locales

Uso y despliegue
Instrumento de mano para comprobaciones rápidas puntuales en la línea de producción y en laboratorio. Permite correlacionar la rugosidad/ondulación en etapas tempranas con la apariencia final para reducir retrabajos y apoyar el control de proceso.

Software y datos
El software Rhopoint Appearance Elements ofrece análisis centrado en mapas, procesamiento por lotes, organización de trabajos/batches, herramientas estadísticas básicas, comparación de regiones, perfiles de línea e informes trazables. Cada lectura guarda los datos 2D/3D completos junto con las métricas de apariencia calculadas.

Mapas y visualización
Visualizaciones topográficas, mapas codificados por colores y vistas profilométricas ópticas muestran orange peel, ondulación, bandas de textura y defectos locales con sensibilidad vertical submicrón para vincular valores medidos y apariencia visible.

RoboTAMS (sistema relacionado)
RoboTAMS es la versión automatizada montada en robot del TAMS para mediciones sin contacto en línea de producción, permitiendo mayor rendimiento, muestreo automatizado e integración en fábrica.

Descargas (documentos referenciados en la página del producto)

• Folleto técnico Rhopoint TAMS 3 Total Appearance Measurement System (English)
• Instrucciones de uso Rhopoint TAMS 3 / Instruction Manual (English)
• Notas de aplicación y publicaciones sobre brillo basado en imagen y desarrollo de instrumentos

Aplicaciones / Industrias

• Control de apariencia exterior e interior en automoción
• Inspección de apariencia de componentes de transporte
• Fabricantes de pinturas y recubrimientos (materias primas, e-coat, imprimación, capa superior, barniz)
• Mobiliario, acabado metálico, plásticos, electrónica de consumo y otros sectores que requieren control de apariencia

Características / especificaciones técnicas

• Brand: Rhopoint Instruments
• Nombre comercial: Rhopoint TAMS 3
• Modelo / SKU: A7100-003 (retailer item id)
• Tipo de instrumento: Sistema portátil de medición del aspecto total (topografía + métricas perceptivas)
• Salidas medidas: Q, H, C, S, D, W, brillo a 20°, DOI, bandas de textura LW/SW, valores de rugosidad ISO 25178 (p. ej. Sa / Ra)
• Productos de datos: mapas de altura 2D & 3D, mapas codificados por color, perfiles de línea, informes estadísticos batch/job
• Software: Rhopoint Appearance Elements (análisis centrado en mapas, procesamiento por lotes, informes)
• Modos: Modo alto brillo (superficies pintadas) y modo bajo brillo (primers / sustratos)
• Despliegue: Portátil para comprobaciones puntuales; RoboTAMS disponible para medición robotizada automatizada en línea
• Disponibilidad: En stock
• Indicación de precio en la página: £0 (marcador de posición)
