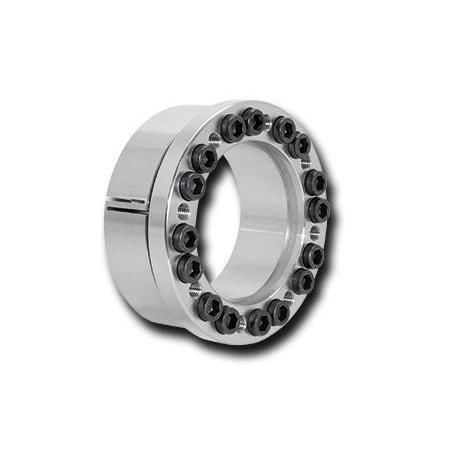

Elemento de apriete mecánico RLK 136 TC

de ejemúltiplede alta precisión

Descripción general
Los elementos de fijación cónicos internos RLK 136 TC con doble ranura permiten el centrado preciso y el apriete sin holguras de cubos sobre ejes macizos. Disponen de un punto de tope fijo que evita desplazamientos axiales durante el apriete y son aptos para montajes repetidos.

Características

• Centra el cubo en el eje con alta precisión gracias a la doble ranura.
• Puede montarse y desmontarse varias veces.
• Amplio rango de pares transmisibles según la talla.
• Longitud axial reducida (diseño compacto).
• Sin desplazamiento axial relativo entre cubo y eje durante el apriete gracias al punto de tope fijo.
• Alta calidad de mecanizado.
• Par transmisible: de 6 700 Nm a 994 500 Nm (según talla).
• Diámetros de eje compatibles: 70 mm a 600 mm.

Webshop - tallas disponibles / selección (nombre del producto; número de artículo; peso; precio por unidad para 1 ud)
RLK 136 TC-70 x 110; Número de artículo: 4204-070601-TC0000; Peso: 2,5; Precio (1 ud): 158,70 €
RLK 136 TC-75 x 115; Número de artículo: 4204-075601-TC0000; Peso: 2,6; Precio (1 ud): 272,00 €
RLK 136 TC-90 x 130; Número de artículo: 4204-090601-TC0000; Peso: 3,0; Precio (1 ud): 185,10 €
RLK 136 TC-100 x 150; Número de artículo: 4204-100601-TC0000; Peso: 4,7; Precio (1 ud): 224,10 €
RLK 136 TC-110 x 160; Número de artículo: 4204-110601-TC0000; Peso: 5,1; Precio (1 ud): 242,00 €
RLK 136 TC-120 x 170; Número de artículo: 4204-120601-TC0000; Peso: 5,4; Precio (1 ud): 329,20 €
RLK 136 TC-130 x 185; Número de artículo: 4204-130601-TC0000; Peso: 7,5; Precio (1 ud): 362,90 €
RLK 136 TC-140 x 195; Número de artículo: 4204-140601-TC0000; Peso: 8,8; Precio (1 ud): 395,20 €
RLK 136 TC-150 x 205; Número de artículo: 4204-150601-TC0000; Peso: 8,6; Precio (1 ud): 423,50 €
RLK 136 TC-160 x 215; Número de artículo: 4204-160601-TC0000; Peso: 8,9; Precio (1 ud): 463,60 €
RLK 136 TC-170 x 230; Número de artículo: 4204-170601-TC0000; Peso: 12,7; Precio (1 ud): 504,00 €
RLK 136 TC-180 x 240; Número de artículo: 4204-180601-TC0000; Peso: 13,3; Precio (1 ud): 517,00 €
RLK 136 TC-190 x 250; Número de artículo: 4204-190601-TC0000; Peso: 13,9; Precio (1 ud): 624,00 €
RLK 136 TC-200 x 260; Número de artículo: 4204-200601-TC0000; Peso: 14,6; Precio (1 ud): 808,00 €
RLK 136 TC-220 x 285; Número de artículo: 4204-220601-TC0000; Peso: 17,8; Precio (1 ud): 928,00 €
RLK 136 TC-240 x 305; Número de artículo: 4204-240601-TC0000; Peso: 19,2; Precio (1 ud): 988,00 €
RLK 136 TC-260 x 325; Número de artículo: 4204-260601-TC0000; Peso: 19,5; Precio (1 ud): 1.107,00 €
RLK 136 TC-280 x 355; Número de artículo: 4204-280601-TC0000; Peso: 19,7; Precio (1 ud): 1.170,00 €
RLK 136 TC-300 x 375; Número de artículo: 4204-300601-TC0000; Peso: 30,6; Precio (1 ud): 1.330,00 €
RLK 136 TC-320 x 405; Número de artículo: 4204-320601-TC0000; Peso: 42,7; Precio (1 ud): 1.412,00 €
RLK 136 TC-340 x 425; Número de artículo: 4204-340601-TC0000; Peso: 44,9; Precio (1 ud): 1.553,00 €
RLK 136 TC-360 x 445; Número de artículo: 4204-360601-TC0000; Peso: 52,4; Precio (1 ud): 1.955,00 €
RLK 136 TC-380 x 465; Número de artículo: 4204-380601-TC0000; Peso: 54,0; Precio (1 ud): 2.258,00 €
RLK 136 TC-400 x 485; Número de artículo: 4204-400601-TC0000; Peso: 56,2; Precio (1 ud): 2.600,00 €
RLK 136 TC-420 x 505; Número de artículo: 4204-420601-TC0000; Peso: 59,2; Precio (1 ud): 2.782,00 €
RLK 136 TC-440 x 525; Número de artículo: 4204-440601-TC0000; Peso: 70,6; Precio (1 ud): 3.227,00 €
RLK 136 TC-460 x 545; Número de artículo: 4204-460601-TC0000; Peso: 71,2; Precio (1 ud): 3.449,00 €
RLK 136 TC-480 x 565; Número de artículo: 4204-480601-TC0000; Peso: 75,1; Precio (1 ud): 3.832,00 €
RLK 136 TC-500 x 585; Número de artículo: 4204-500601-TC0000; Peso: 79,9; Precio (1 ud): 4.235,00 €
RLK 136 TC-520 x 605; Número de artículo: 4204-520601-TC0000; Peso: 80,5; Precio (1 ud): 4.959,00 €
RLK 136 TC-540 x 625; Número de artículo: 4204-540601-TC0000; Peso: 82,8; Precio (1 ud): 5.728,00 €
RLK 136 TC-560 x 645; Número de artículo: 4204-560601-TC0000; Peso: 85,7; Precio (1 ud): 6.453,00 €
RLK 136 TC-580 x 665; Número de artículo: 4204-580601-TC0000; Peso: 89,0; Precio (1 ud): 7.058,00 €
RLK 136 TC-600 x 685; Número de artículo: 4204-600601-TC0000; Peso: 91,3; Precio (1 ud): 7.662,00 €

Documentos
Ficha técnica, instrucciones de instalación (PDF) y modelos 3D-CAD disponibles para RLK 136 TC; consultar la sección de documentos del producto en el webshop.

Características / especificaciones técnicas

• Tipo de producto: elemento de fijación cónico interno.
• Modelo: RLK 136 TC.
• Precisión de centrado: doble ranura para alta exactitud.
• Montaje: apto para montajes múltiples.
• Comportamiento axial: tope fijo que evita desplazamiento axial durante el apriete.
• Par transmisible: 6 700 Nm a 994 500 Nm (según talla).
• Diámetros de eje compatibles: 70 mm – 600 mm.
• Longitud axial: diseño compacto.
• Acabado: alta precisión de mecanizado.
