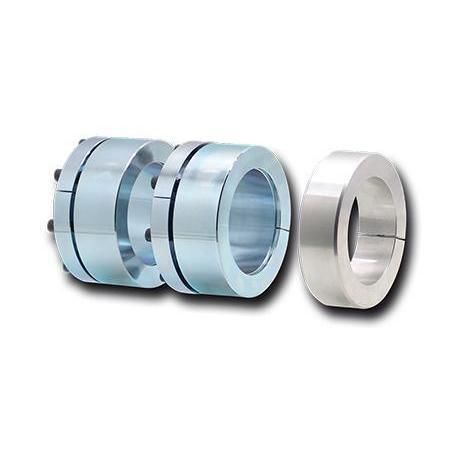

Sistema de apriete mecánico RTM 134 series

de enclavamiento mecánicode ejecubo árbol

Resumen
Para el montaje y centrado de motores de par completos en ejes sólidos o ejes huecos. Proporciona conexión mecánica y centrado preciso entre el rotor y el eje de la máquina. El apoyo axial y radial se realiza mediante un anillo de centrado adicional.

Características

• Conexión mecánica y centrado entre rotor y eje de la máquina; apoyo por anillo de centrado adicional
• Transmisión del par generada por el motor de par sin holguras y resistente a la torsión
• Alta precisión de funcionamiento (bajo desvío circular)
• Presión de contacto optimizada para evitar deformaciones de los rotores o ejes huecos
• Casquillo cónico galvanizado y cromado en azul para reducir la corrosión por contacto
• Elementos de apriete cónicos desmontables y reparables tras largos periodos de servicio
• Los elementos de apriete cónicos se pueden montar desde la cara B del motor de par

Información del producto

• Hoja de datos RTM 134.X (PDF disponible)
• Catálogo: Uniones eje‑buje (PDF disponible)
• Versiones disponibles: RTM 134.1 y RTM 134.2

Características / especificaciones técnicas

• Aplicación: montaje y centrado de motores de par completos en ejes sólidos o huecos
• Función: conexión mecánica y centrado preciso entre rotor y eje
• Soporte: anillo de centrado adicional para apoyo axial y radial
• Transmisión de par: sin holguras y resistente a la torsión
• Precisión de funcionamiento: alta exactitud del desvío circular
• Presión de contacto: configurada para evitar la deformación de rotores y ejes huecos
• Tratamiento superficial: casquillo cónico galvanizado y cromado azul (antifricción)
• Elementos de apriete cónicos: desmontables; montaje desde la cara B posible; reparables tras uso prolongado
